5G
接口说明

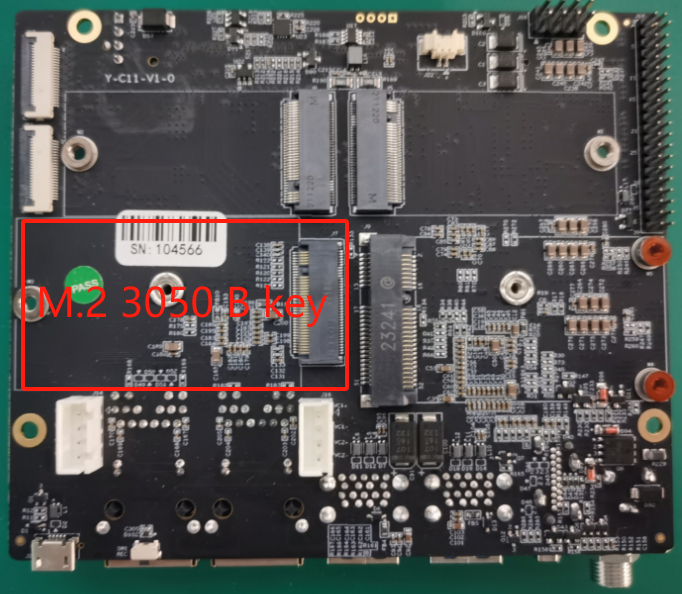

M.2 3050 B Key连接器，含USB3.0+USB2.0信号，支持4G/5G模组
电气特性
1 x M.2 Key B (含USB3.0 & 2.0信号 )
支持列表
移远RM500U-CN
配置步骤

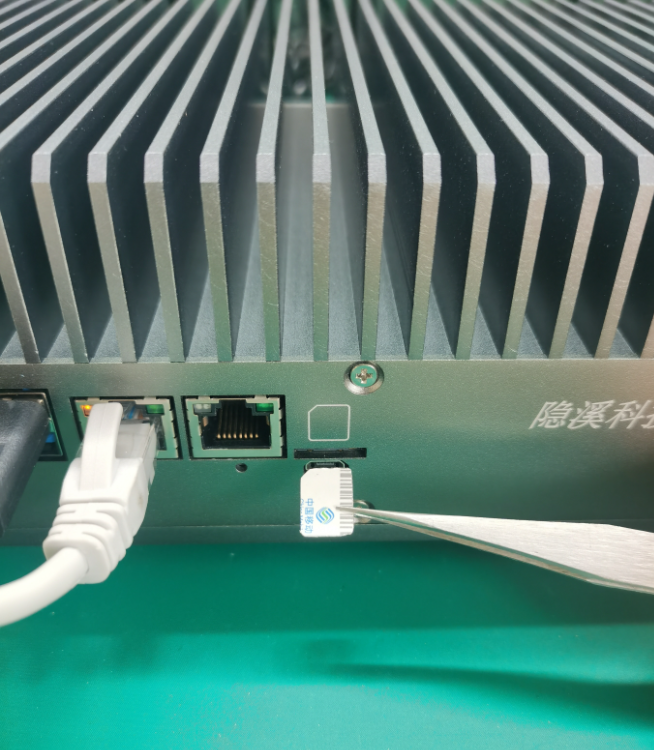

免配置拨号，插入SIM卡，开机后5G自动连接；
常见说明
Q1 系统开机后没有自动连接5G网络
默认出厂会将5G模组设置为开机自动连接模式，无需手动设置，系统开机后会自动加载5G模组驱动并创建”usb0”网卡，若使用过程中发生5G模组的网卡创建/自动连接异常，请按如下步骤检查：
确认禁用Ubuntu系统的ModemManager服务
sudo systemctl disable ModemManager
sudo systemctl stop ModemManager
sudo systemctl restart NetworkManager
进入桌面系统，检查Ubuntu NetworkManager下是否存在与“usb0”重名的配置连接，若有则需要删除；
检查模组是否被系统识别
nvidia@tegra-ubuntu:~$ lsusb
Bus 002 Device 002: ID 05e3:0620 Genesys Logic, Inc. USB3.2 Hub
Bus 002 Device 001: ID 1d6b:0003 Linux Foundation 3.0 root hub
Bus 001 Device 006: ID 046d:c339 Logitech, Inc. USB2.1 Hub
Bus 001 Device 005: ID 30fa:0300 Quectel RM500U-CN
Bus 001 Device 004: ID 05e3:0610 Genesys Logic, Inc. 4-port hub
Bus 001 Device 003: ID 05e3:0610 Genesys Logic, Inc. 4-port hub
Bus 001 Device 002: ID 2c7c:0900 Quectel Wireless Solutions Co., Ltd. RM500U-CN
Bus 001 Device 001: ID 1d6b:0002 Linux Foundation 2.0 root hub
通过串口访问模组： 115200 8N1 无流控
nvidia@tegra-ubuntu:~$ sudo minicom -D /dev/ttyUSB2
Welcome to minicom 2.7.1
OPTIONS: I18n
Compiled on Dec 23 2019, 02:06:26.
Port /dev/ttyUSB2, 08:26:19
Press CTRL-A Z for help on special keys
# 查询产品型号 ID 和固件版本信息
ati
Quectel
RM500U-CN
Revision: RM500UCNAAR01A18M2G
OK
# 查询模组默认拨号方式和网卡类型
at+qcfg="usbnet"
+QCFG: "usbnet",5
OK
# 查询模组默认自动拨号模式
at+qnetdevctl?
+QNETDEVCTL: 1,2,0
+QNETDEVCTL: 2,2,0
+QNETDEVCTL: 3,2,0
+QNETDEVCTL: 4,2,0
+QNETDEVCTL: 5,2,0
+QNETDEVCTL: 6,2,0
+QNETDEVCTL: 7,2,0
+QNETDEVCTL: 8,2,0
OK
# 配置为 开机自动拨号
at+qnetdevctl=1,3,1
OK
完成上述检查设置步骤后，5G模组可以自动开机拨号，使用无线模组的网口进行ping操作：
小技巧
在Jetpack6.x的镜像版本中，5G模组驱动创建的网口为usb2不同版本的Jetpack会rename无线模组创建的通讯网口名
5G模组出厂时会被设置为自动拨号，若经过软件层面步骤排查后仍无法进行自动拨号，请在排查硬件/SIM卡/天线连接问题后，使用minicom进入模组的AT端口查看开机后的拨号过程；
ping www.baidu.com -I usb0
Q2 模组手工获取IP地址
dhclient是ubuntu系统默认的dhcp客户端
sudo dhclient -v usb0
