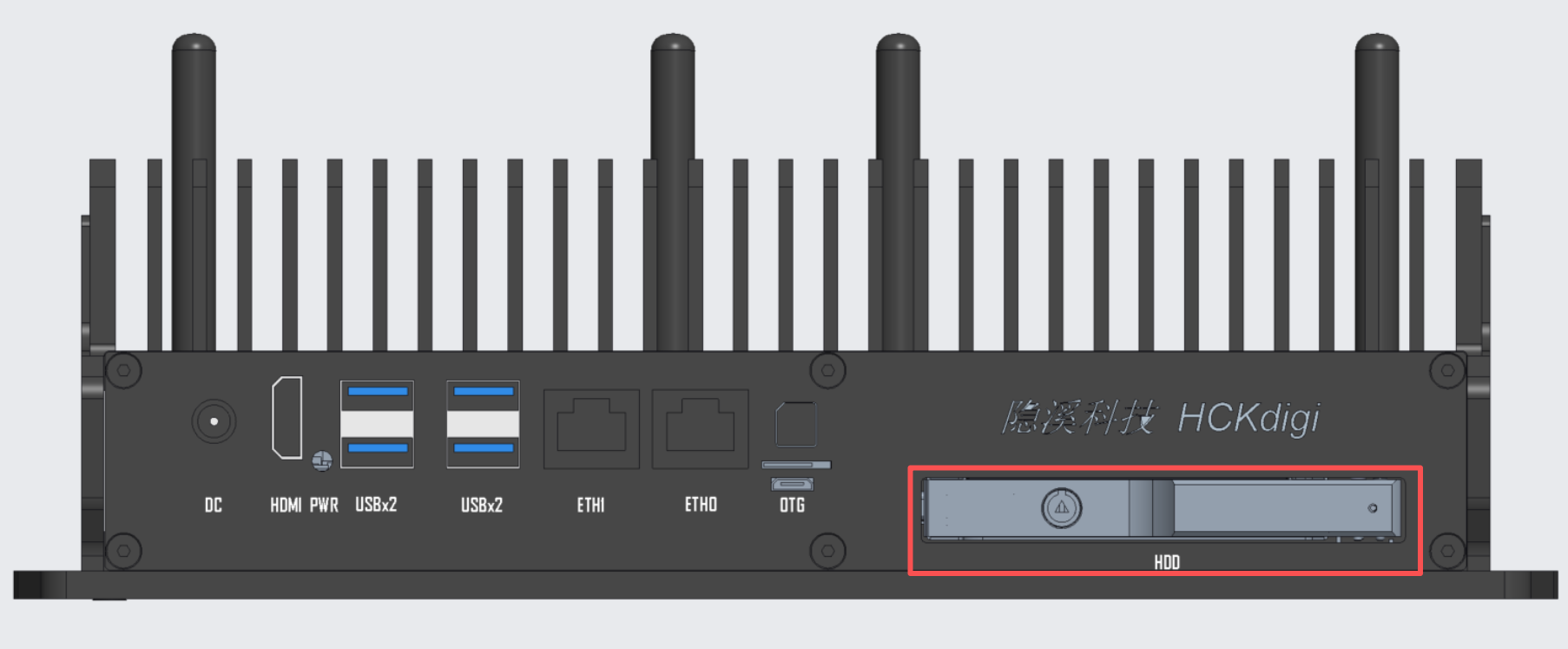

HDD

接口说明

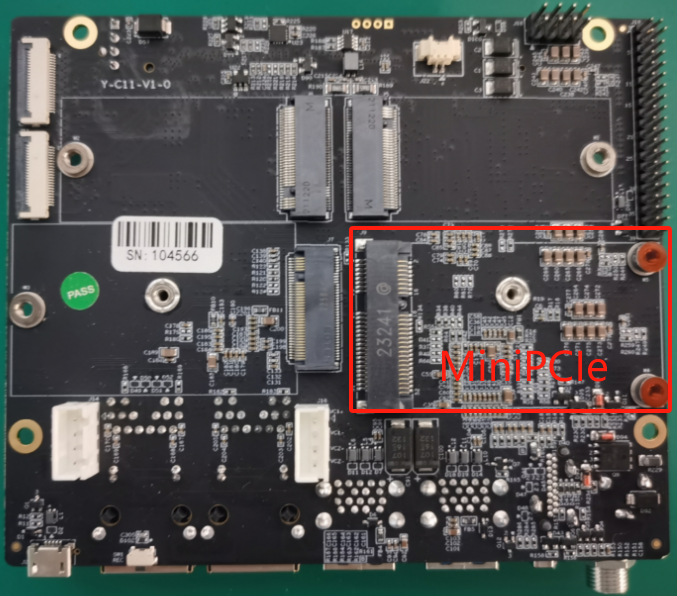

• 1 x MiniPCIe连接器，含USB2.0+PCIe×1信号，使用转接板转2个SATA 3.0

电气特性

支持列表

• 符合SATA接口的HDD，厚度7mm/9mm的2.5寸机械硬盘均可支持

配置步骤

安装或更换机械硬盘

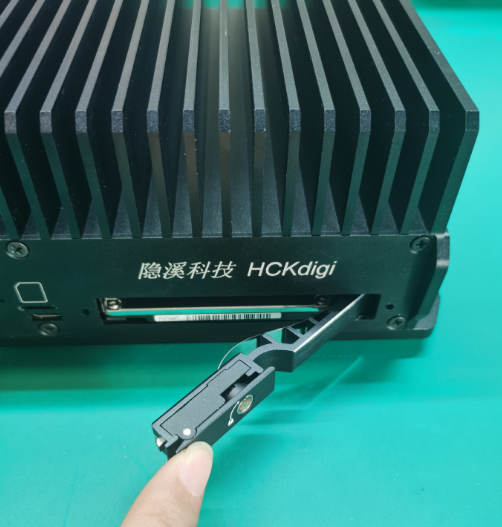

• 打开硬盘仓挡片，如下图所示方式插入2.5寸机械硬盘并推入仓内

• 关闭硬盘仓挡板

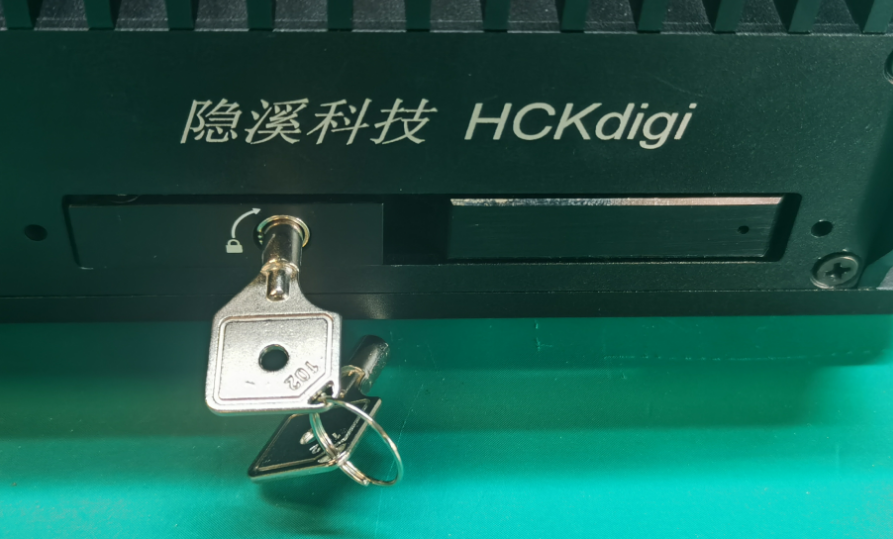

• 若有需要，可以使用随机配套的硬盘仓锁定钥匙将挡板门上锁

常见说明

Q1 确认SATA硬盘的工作状态

载板上安装minipcie的sata转接板后，转接板支持2个SATA转接口，默认系统使用第一个转接口

nvidia@tegra-ubuntu:~$ sudo dmesg | grep SATA
[   15.399878] ahci 0000:01:00.0: AHCI 0001.0200 32 slots 2 ports 6 Gbps 0x3 impl SATA mode
[   15.400474] ata1: SATA max UDMA/133 abar m512@0x2728010000 port 0x2728010100 irq 331
[   15.400478] ata2: SATA max UDMA/133 abar m512@0x2728010000 port 0x2728010180 irq 331
[   18.164711] ata1: SATA link up 6.0 Gbps (SStatus 133 SControl 300)
[   18.623076] ata2: SATA link down (SStatus 0 SControl 300)

nvidia@tegra-ubuntu:~$ lsblk | grep sd
sda            8:0    0 931.5G  0 disk
