产品介绍

• 支持Orin Nano和Orin NX的Super超频Super模式；

• 设备内主板安装孔位完全兼容英伟达官方载板；

• 支持英伟达SDK Manager刷机；

• 支持命令行刷写我司镜像包，提供更多外设驱动支持；

• 工业级器件选型，大规模商用落地

产品外观

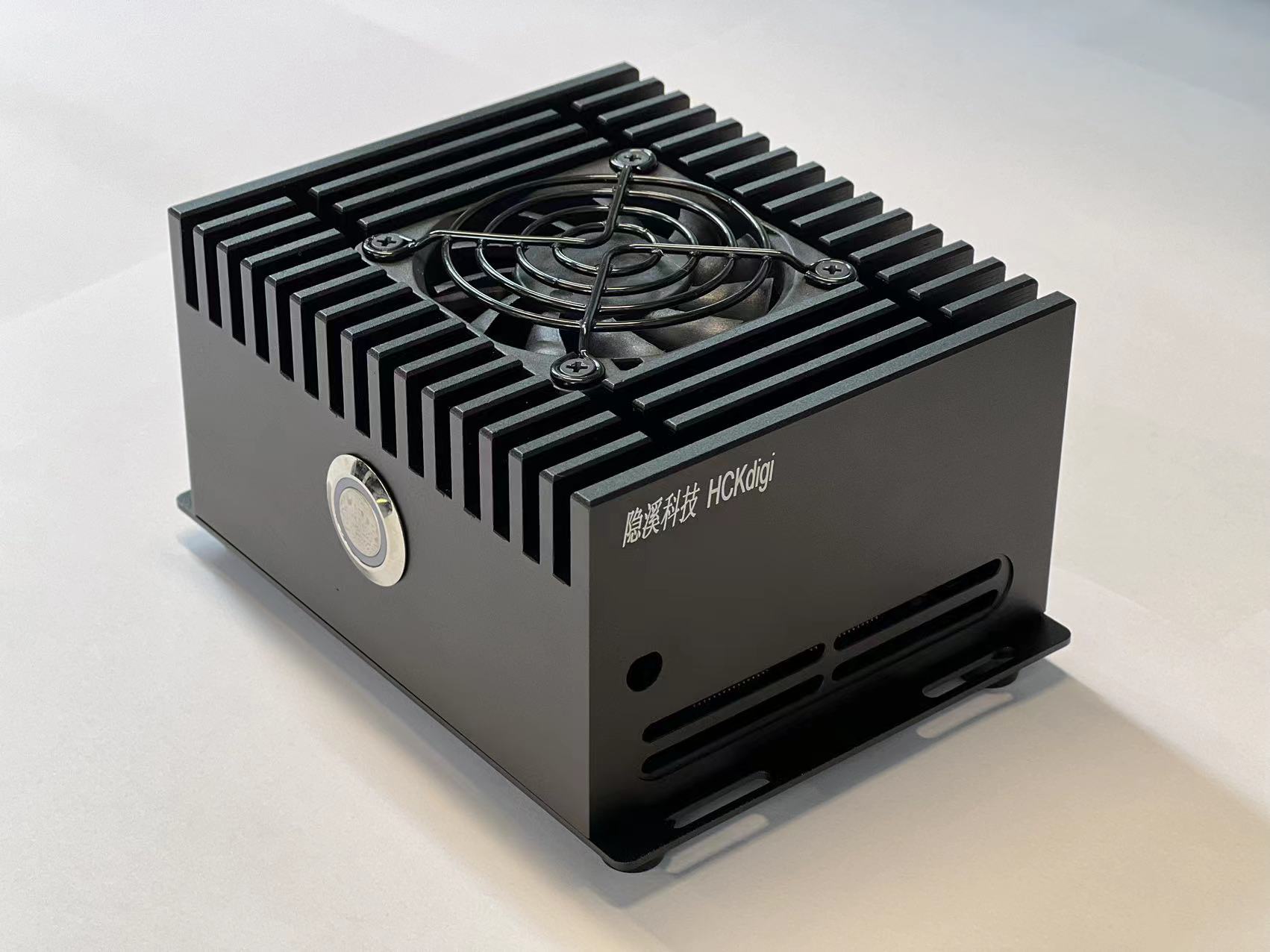

前视图

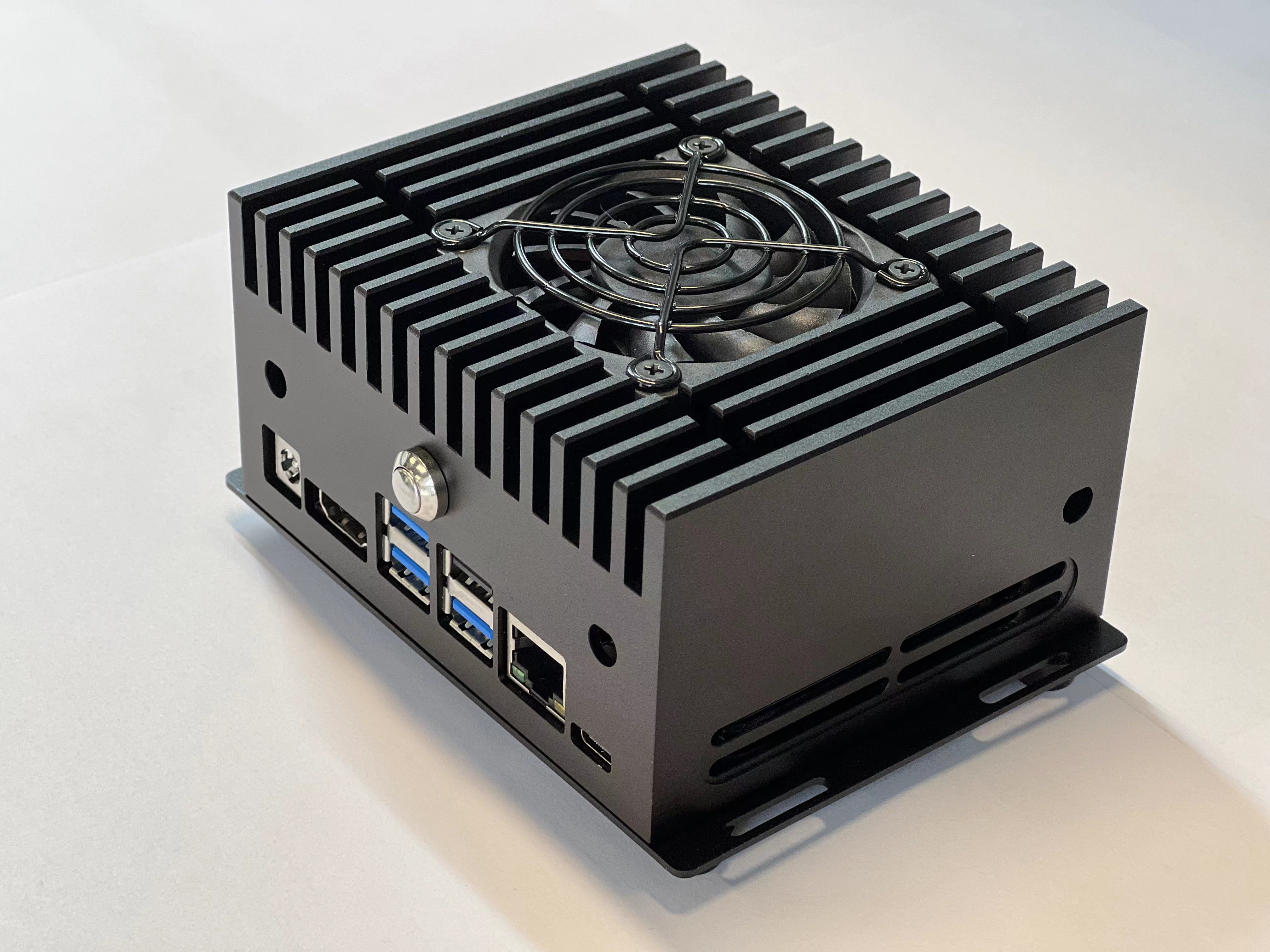

后视图

技术规格

Model	C1201
System
AI 模组	Nvidia Jetson Nano/NX and Orin Nano/NX Series
指示灯	1 x 指示灯（电源）
IO	1 x GbE（独立千兆）
	1 x HDMI Type A（HDMI 2.0）
	4 x USB Type-A （USB2.0 or 3.0）
	1 x USB Type-C （OTG烧录口）
	1 x 风扇 4pin（5V风扇接口）
	1 x 收发器的 CAN 总线接口
	1 x 3.3V RTC 供电接口
扩展IO	1 x M.2 2230 Key M PCIE x2（可扩展SSD）
	1 x M.2 2280 Key M PCIE x4（可扩展SSD）
	1 x M.2 key E（可扩展 WIFI 通信模块）
	2 x 2 Lane MIPI 相机接口 FPC 连接器
	1 x 40pin(2x20)（含 4xGPIO, 2xI2C, 2xSPI, 1xI2S, 1xUSB2.0, 2xUART）
	1 x 12pin ButtonHeader(含 power, reset和force recovery, UART, Sleep/Wake LED)
Power Supply
电源	DC5521 +9V ～ +19V
Mechanical
安装方式	M2.5 screw mount
整机尺寸	100x79mm
整机净重	TBD
Environmental
工作温度	-20°C ~ 55°C 主动散热
存储温度	-40 ~ +85℃
存储湿度	95% @ 40°C
Certification
CNAS	pass
CMA	pass

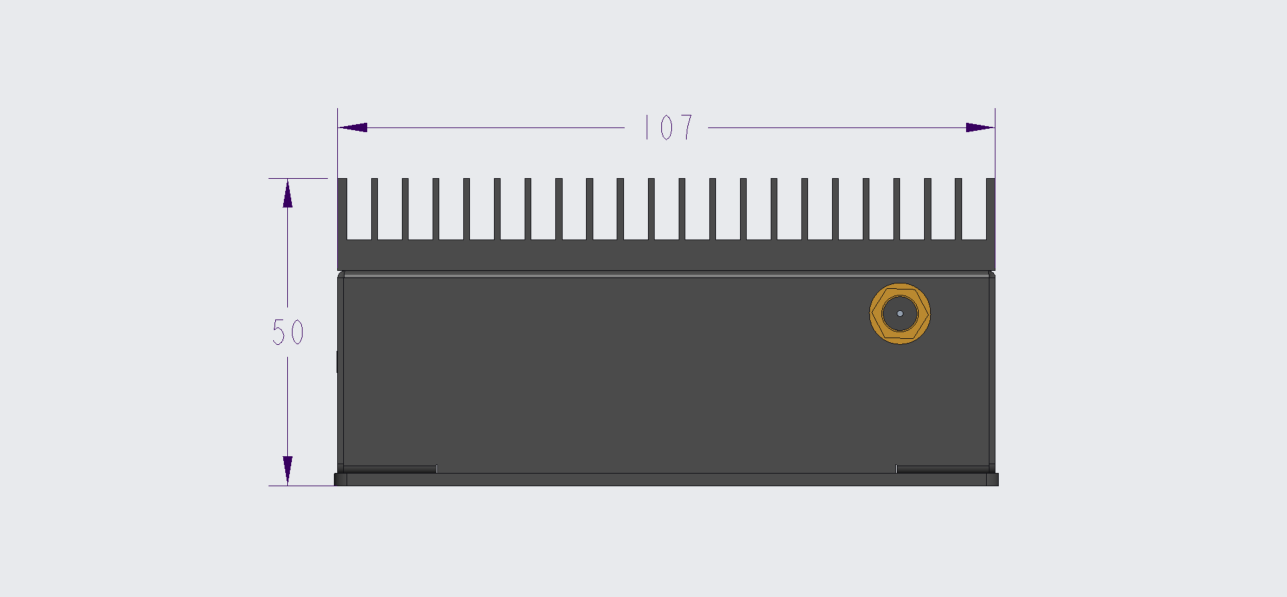

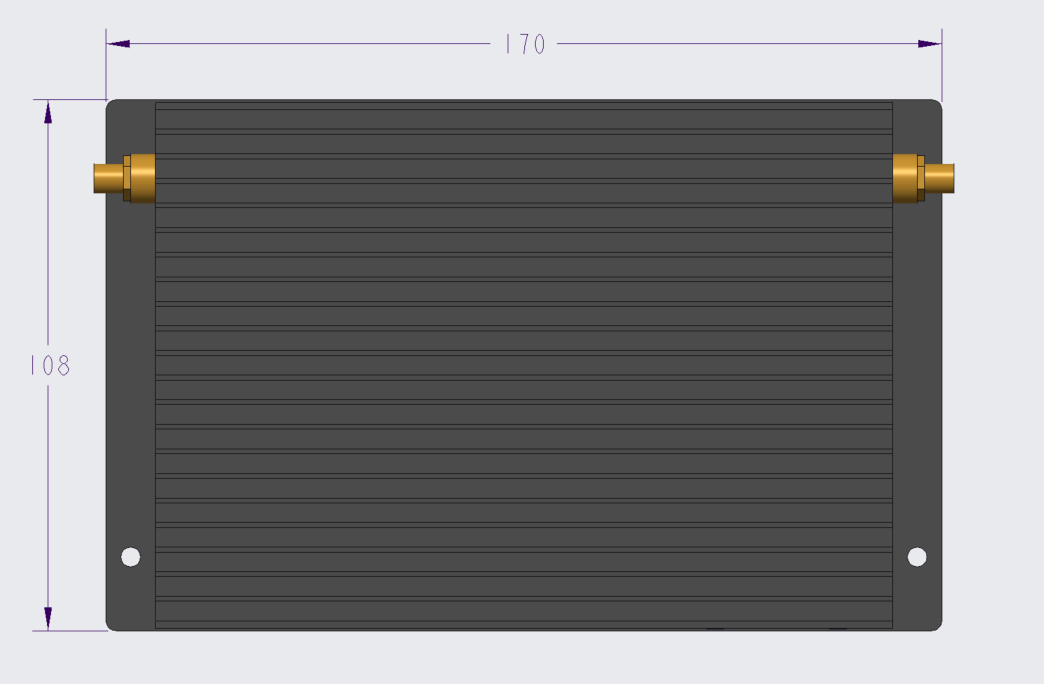

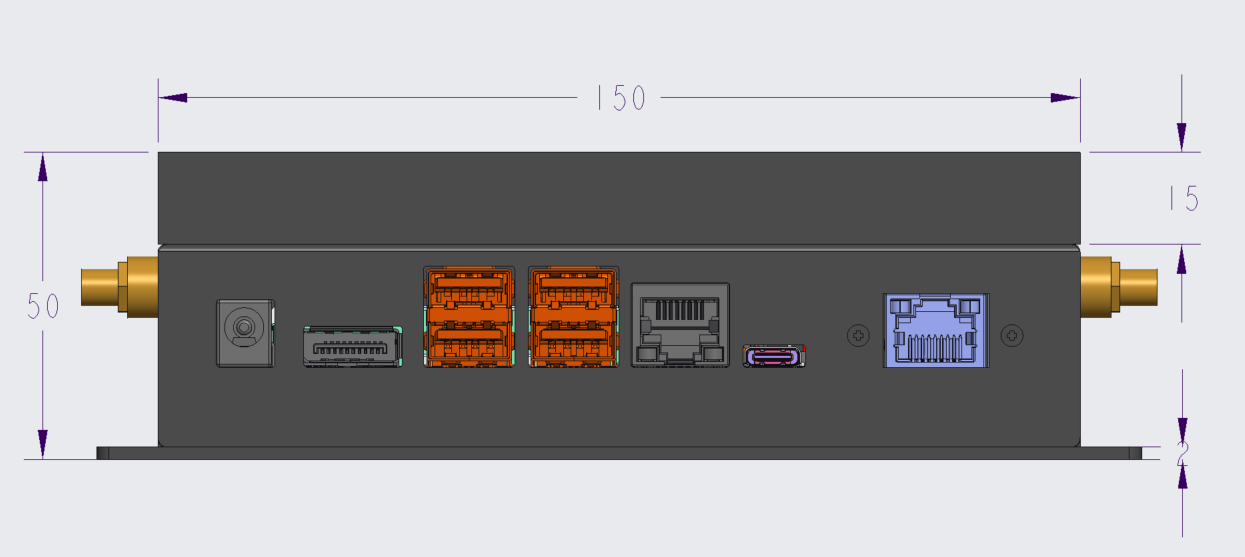

整机尺寸

配套壳体

小技巧

可根据应用场景需求配套我司提供的壳体方案，形成工业级的落地应用

主动风扇散热壳体

被动散热壳体

使用場景
