产品介绍
IO-C1201-GMSL2(V1)底板套件是隐溪科技为英伟达Jetson Orin Nano开发套件研发的配套底板套件，包含底板，GMSL2转接板和GPS定位功能板， 用于支持在英伟达官方开发套件上验证GMSL2摄像头，GPS定位，以及其他扩展接口功能的专用底板：
支持英伟达官方Jetson orin nano开发套件相同尺寸和安装孔位，方便实现堆叠；
隐溪科技的C1201载板作为英伟达官方orin nano开发板的国产平替，支持orin nano/nx模组的super模式；

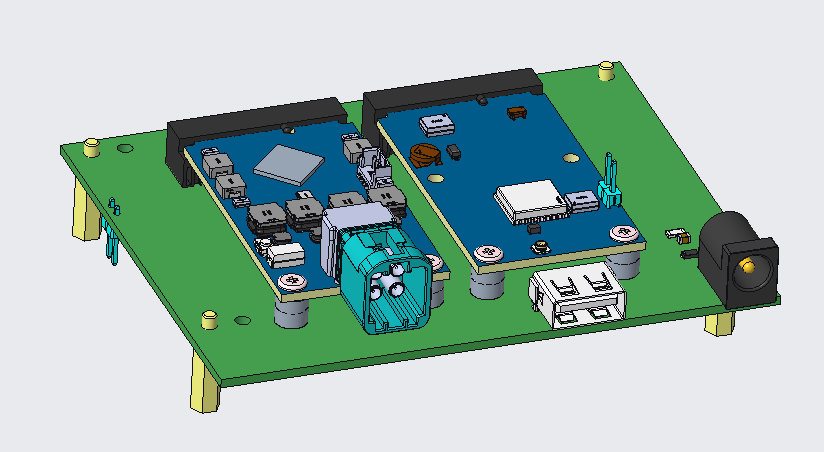

底板采用模块化设计，可以增加安装GMSL2功能板，GPS功能板以及后续其他的功能拓展板；

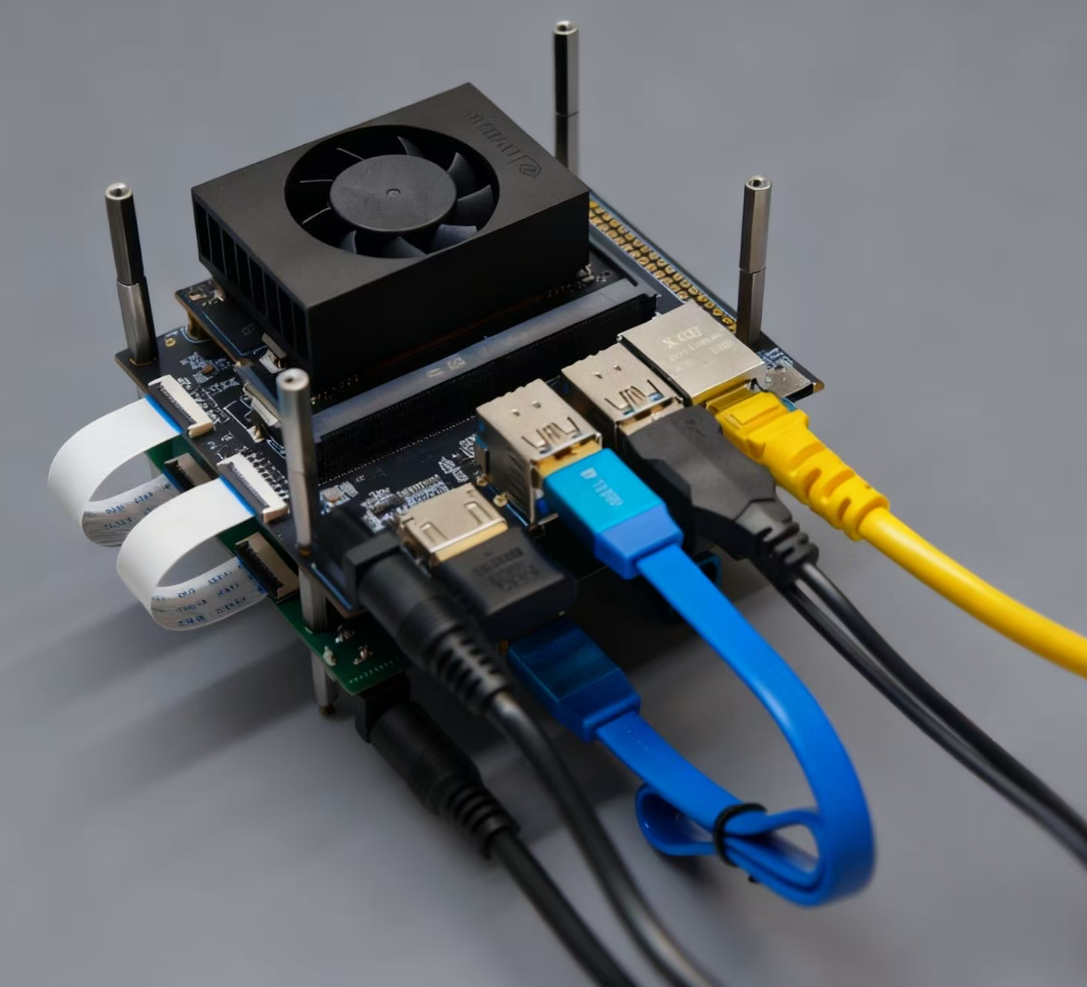

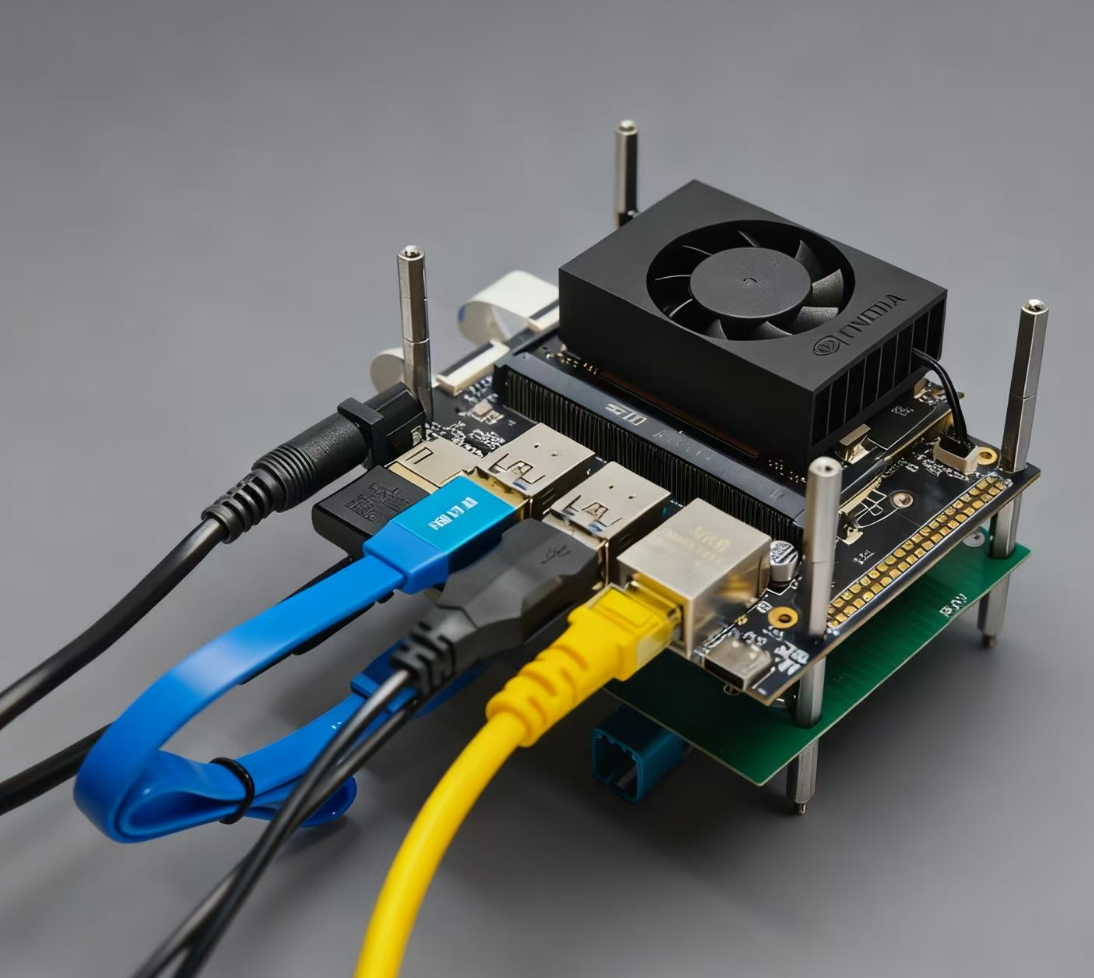

正置安装

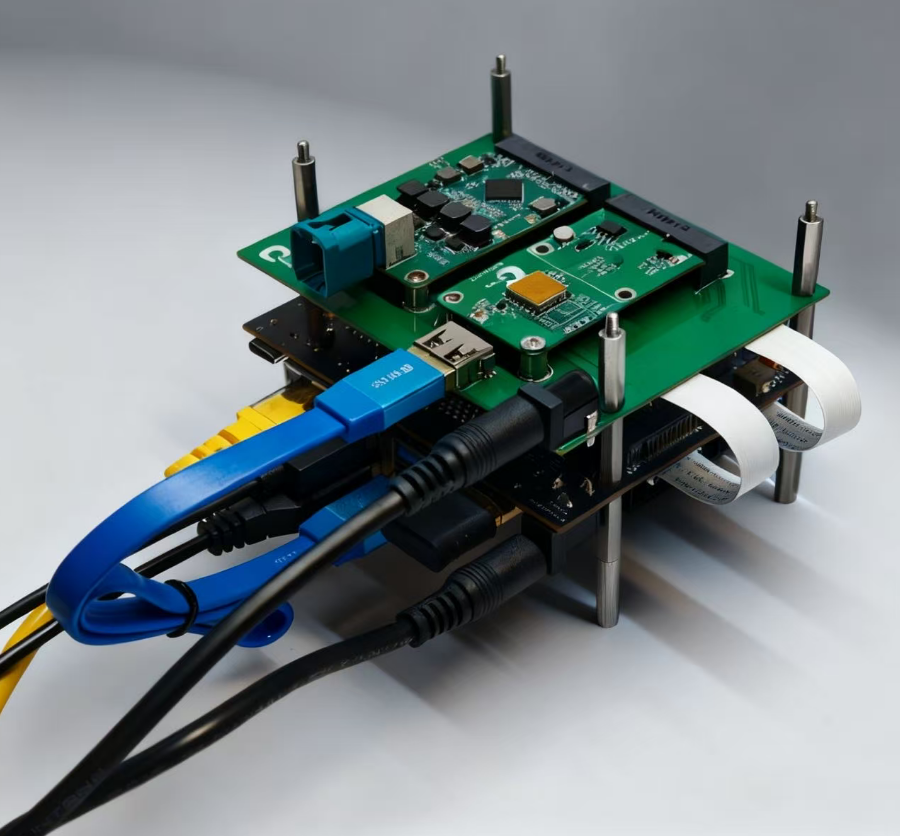

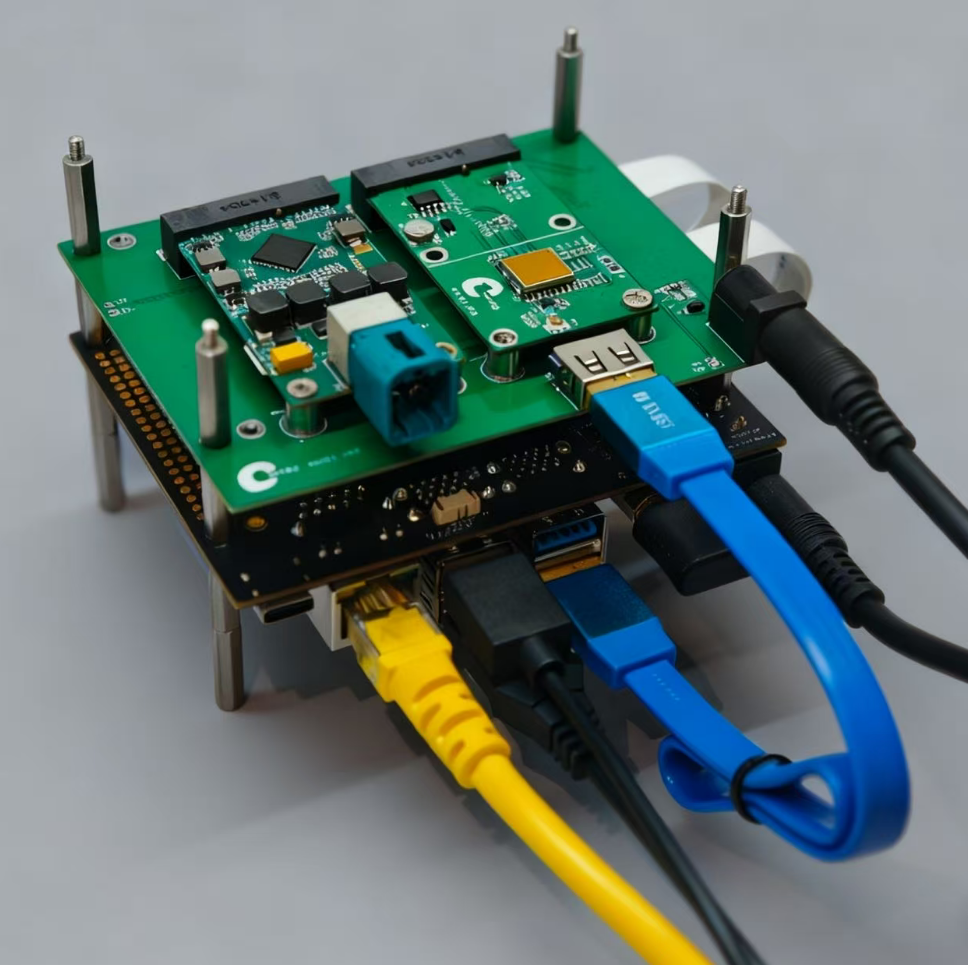

倒置安装
除此之外，底板套件也可以独立部署，只要能够满足符合英伟达Jetson Orin开发套件的CSI接口标准即可。
发货清单
IO-C1201-GMSL2(V1)底板套件包含如下明细：
SKU |
数量 |
必选 |
规格说明 |
|---|---|---|---|
IO-C1201-GMSL2 v1 |
1 |
|
底板：支持双minipcie自定义扩展槽，支持GMSL2和GPS扩展板 |
IO-H4xGMSL2 |
1 |
|
功能板：MAX96724R 3Gbps x4 GMSL2功能板，支持4路摄像头 |
GMSL2摄像头 |
1 |
|
摄像头：ISX031 3M 1920x1536 H120 GMSL2/3Gbps |
miniFakra四合一同轴线 |
1 |
|
同轴线：TE Mate-AX四腔母头转Fraka Z母，1米 |
IO-H1xGPS |
1 |
|
功能板：GPS双星座定位功能板，支持PPS输出 |
CSI连接线 |
2 |
|
连接线：FPC 22pin扁排线 |
配套螺柱 |
1 |
|
螺柱：M2.5螺柱若干，用于固定底板和开发板 |
DC5521一分2电源线 |
1 |
|
DC5521 一母头分二公头电源转接线 |
C1201 |
1 |
可选 |
开发板：Jetson orin nano/nx载板，平替英伟达官方开发套件 |
USB连接线 |
1 |
可选 |
连接线：双公头USB连接线 |
GPS天线 |
1 |
可选 |
天线：IPEX1 50欧阻抗 GPS有源天线 |
