4G

接口说明

MiniPCIe连接器，含USB2.0+PCIe×1信号，支持4G模组

电气特性

• 1 x MiniPCIe连接器，含USB2.0+PCIe×1信号，以及SIM卡信号线

支持列表

• 美格SLM750

配置步骤

1. 插入SIM卡，确认设备中在minipcie接口上已安装好4G模组；

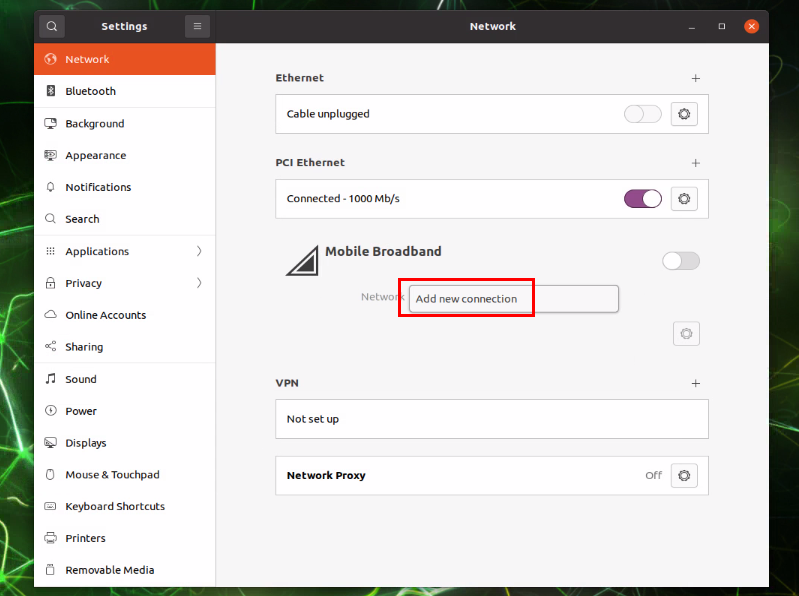

2. 系统开机后进入桌面，打开“settings”→”Network”

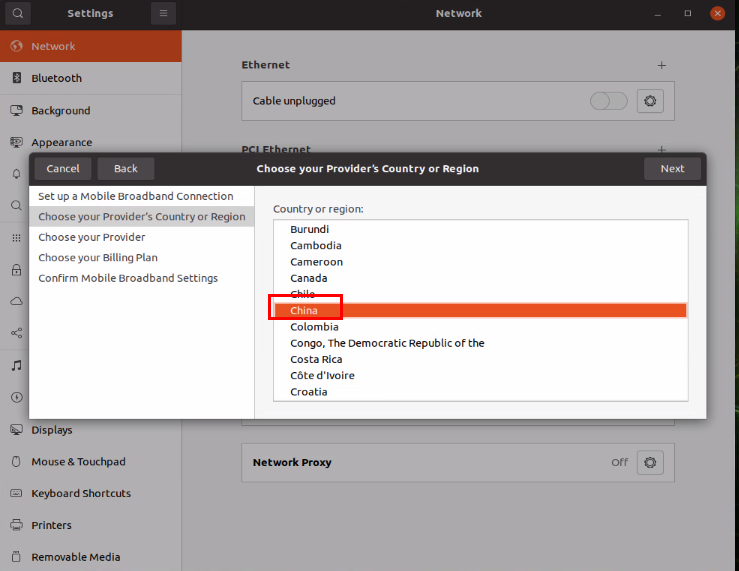

3. 选择通讯服务商的国家和地区，这里选择“china”

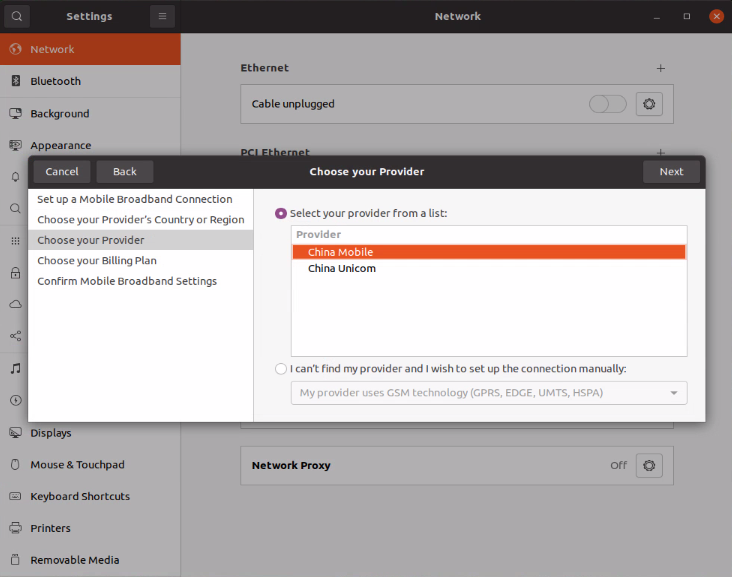

4. 根据SIM卡的运营商：中国移动或中国联通，其他运营商需要手工创建

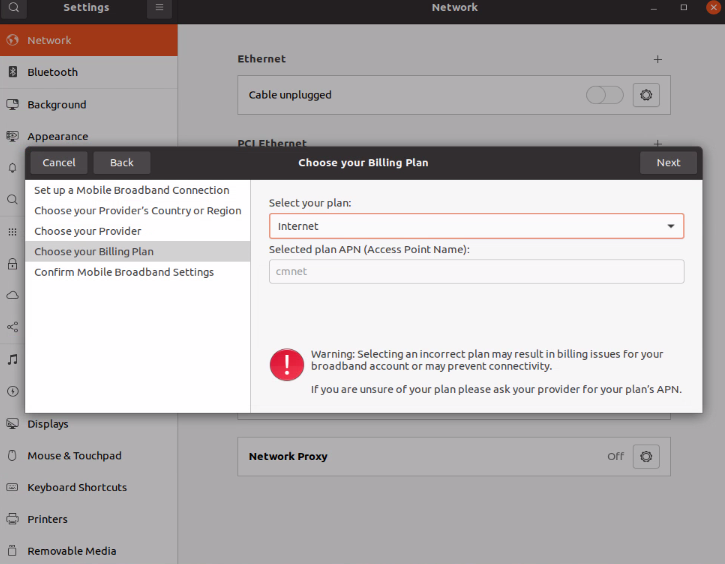

5. 根据SIM卡选择PLAN和APN：

• PLAN：移动选Internet，联通和电信选default；

• APN：移动为cmnet，联通为3gnet，电信为ctnet；

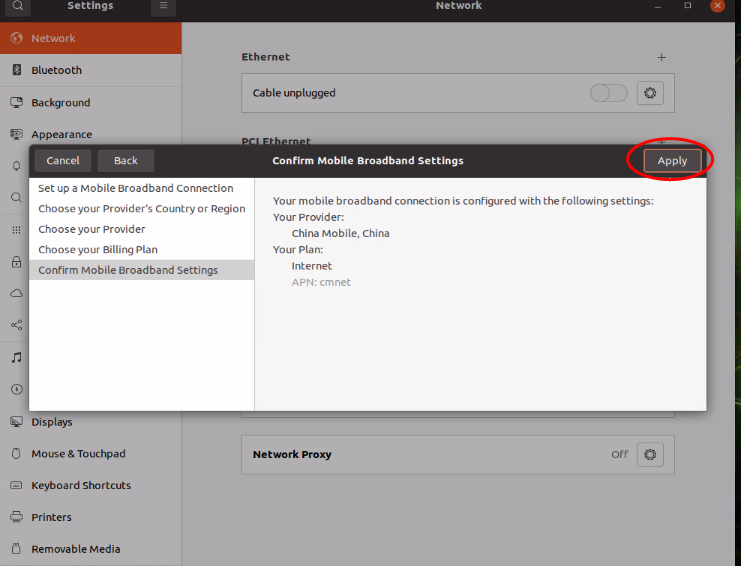

6. 检查配置正确后，点击“apply”

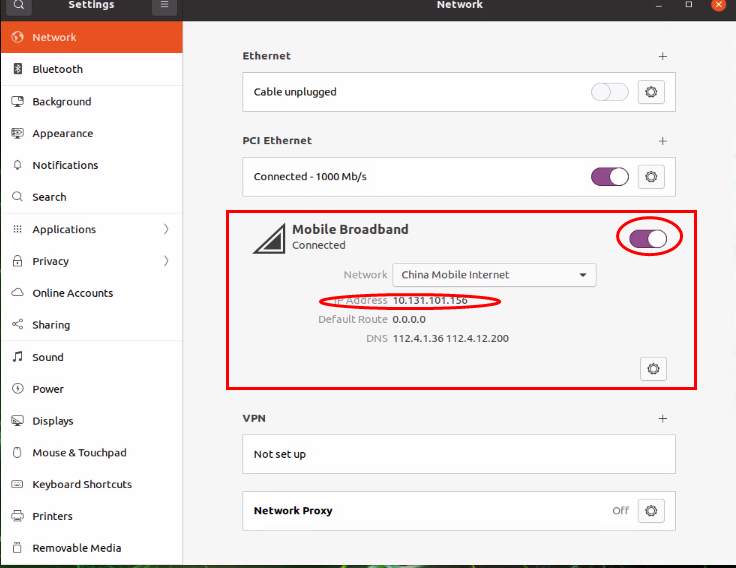

7. 设置菜单中显示已经拨号成功，并获得了IP地址，可以通过ifconfig ppp0确认

8. 通过ppp0接口验证访问网络

ping www.baidu.com -I ppp0

常见说明

Q1 如何检查4G模组是否安装和驱动是否加载

美格SLM750的厂商ID和设备ID为：05c6:f601

nvidia@tegra-ubuntu:~/Downloads$ lsusb | grep Qual
Bus 001 Device 006: ID 05c6:f601 Qualcomm, Inc.

root@tegra-ubuntu:/# ls /dev/ttyUSB*
/dev/ttyUSB0  /dev/ttyUSB1  /dev/ttyUSB2  /dev/ttyUSB3

驱动加载后，会为SLM750生成系统的内部4个串口
