HDMI

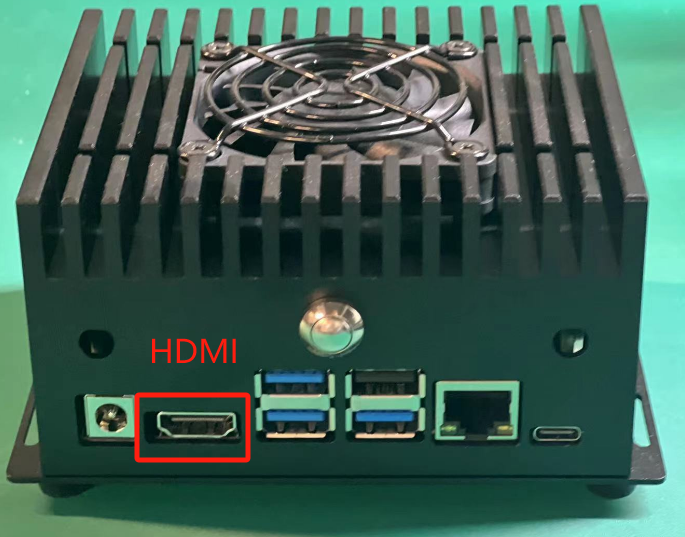

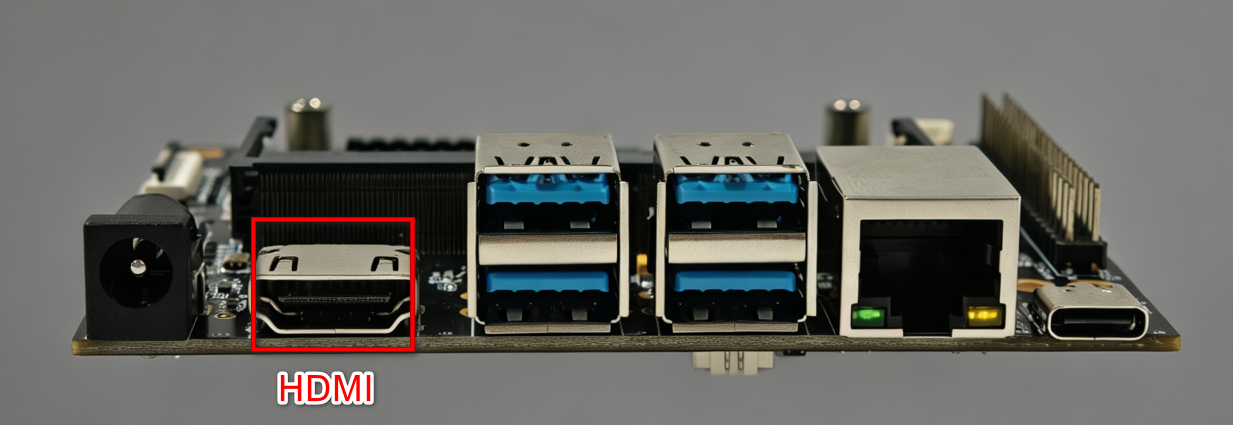

接口说明

1 x HDMI Type A

电气特性

支持HDMI1.4
支持HDMI2.0

支持列表

型号	规格
	符合HDMI TYPE-A标准的显示器设备均可使用

配置步骤

JP6.2.2官方镜像刷机后HDMI显示分辨率测试

采用SDKM刷写英伟达官方JP6.2.2镜像，镜像中默认采用了DP模式来兼容支持HDMI显示输出

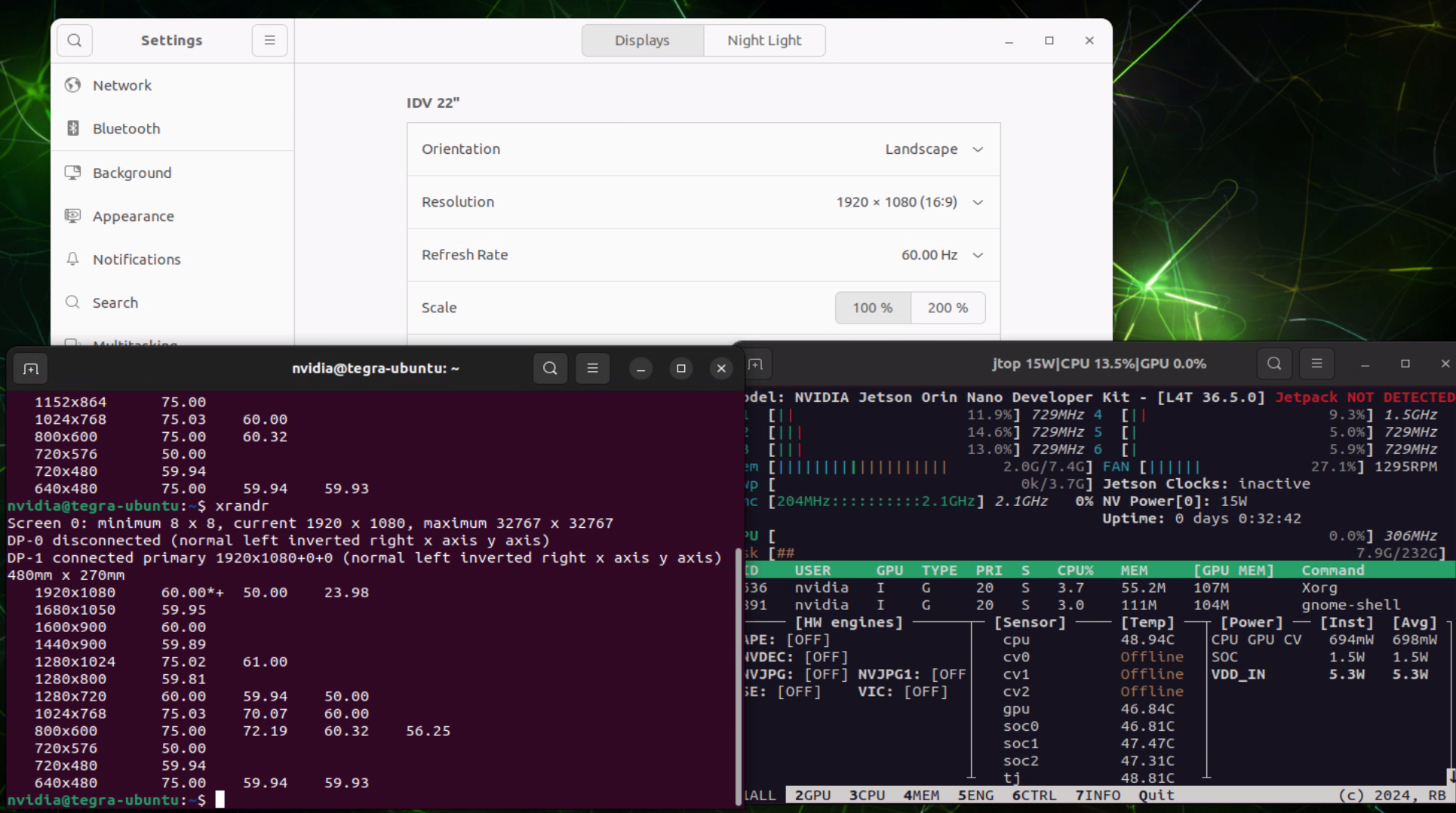

分辨率 1920*1080 60Hz

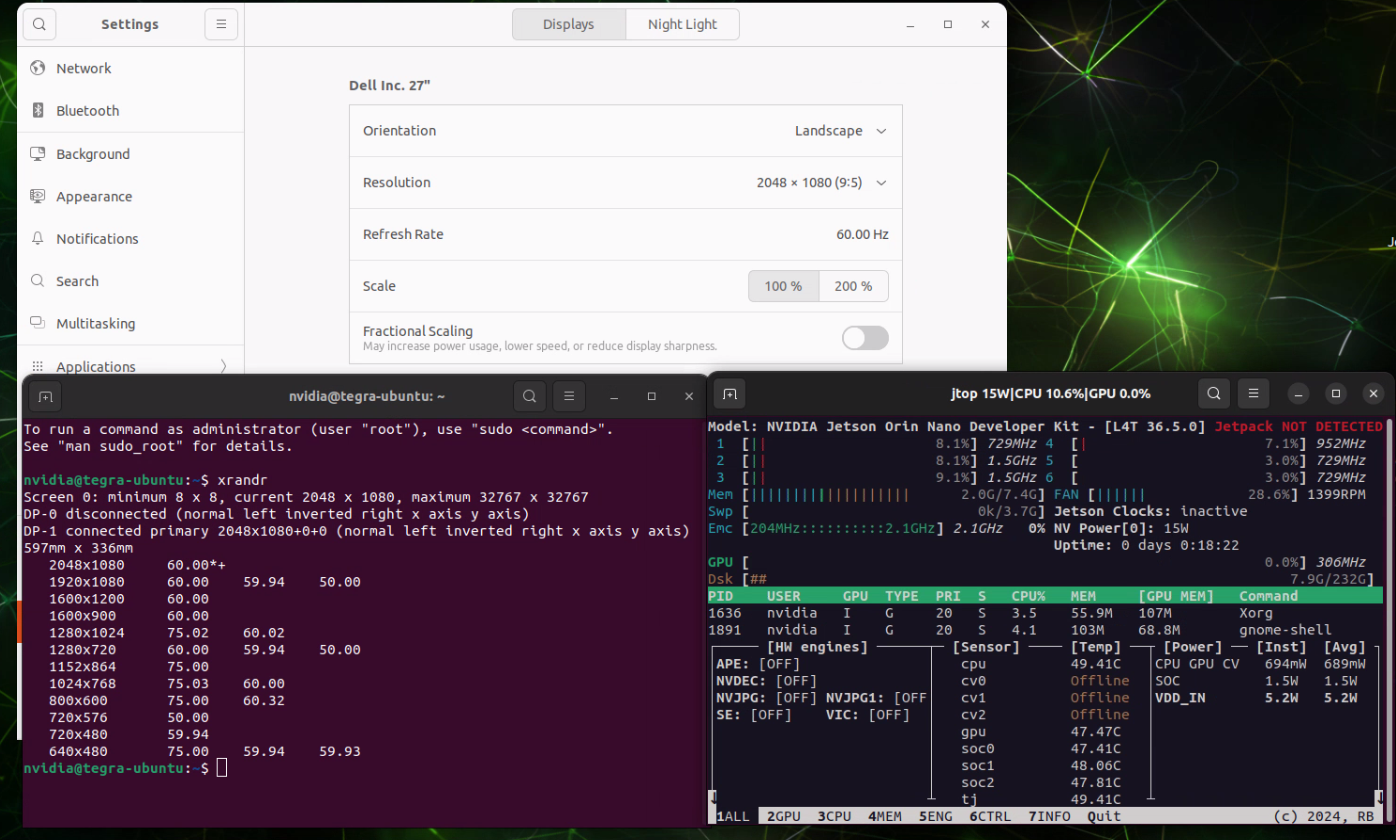

分辨率 2048*1080 60Hz

通过命令行刷机原生支持HDMI模式的高分辨率显示器

通过命令行刷机的方式使用了HDMI的DCB文件，可以原生更好的支持HDMI显示器的高分辨率输出。

sudo ./tools/kernel_flash/l4t_initrd_flash.sh --external-device nvme0n1p1 \
  -c tools/kernel_flash/flash_l4t_t234_nvme.xml -p "-c bootloader/generic/cfg/flash_t234_qspi.xml" \
  --showlogs --network usb0 p3509-a02-p3767-0000 internal

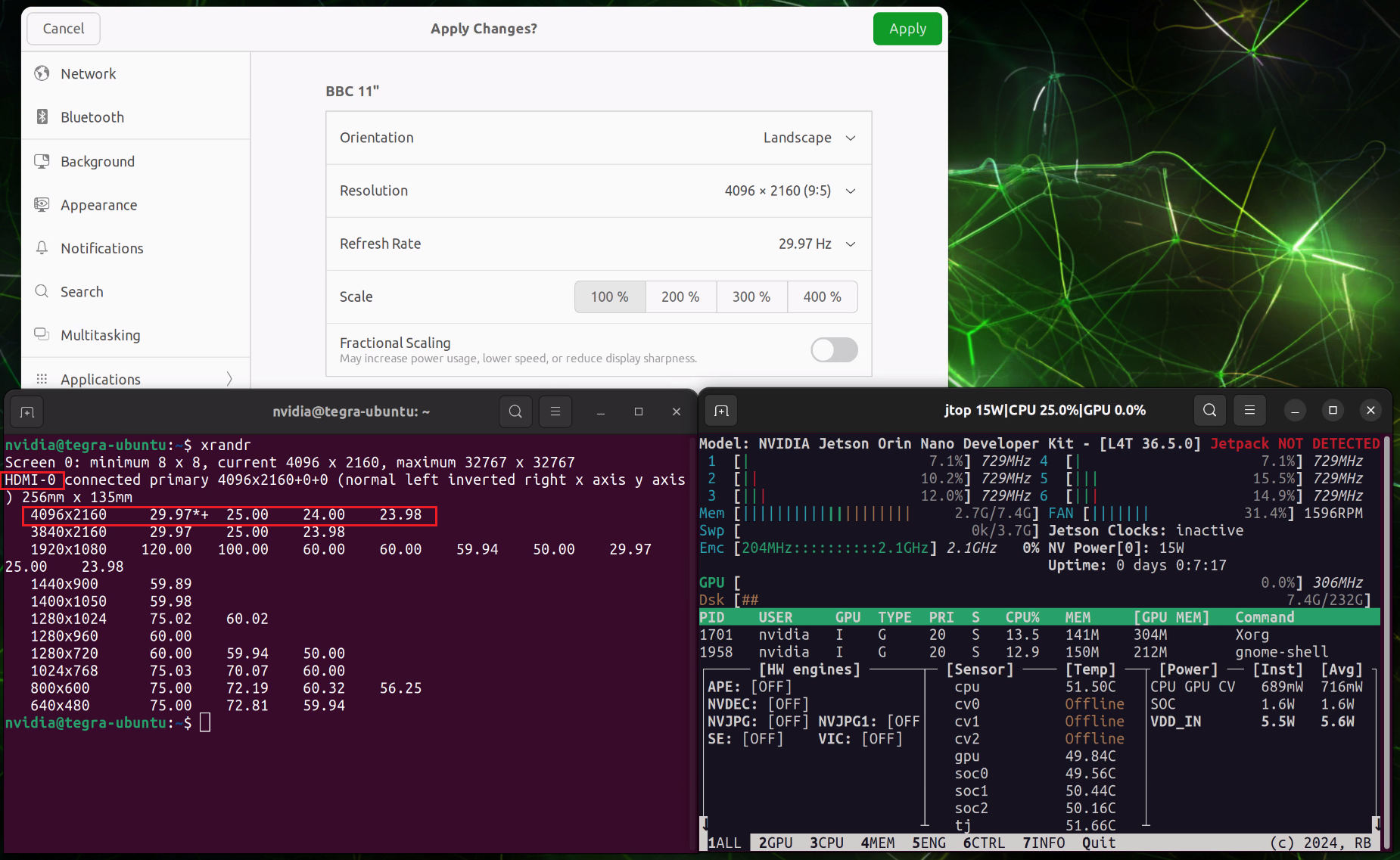

刷机完成后，4K分辨率的HDMI显示器支持如图

小技巧

p3509-a02-p3767-0000中包含了HDMI的DCB设备树文件；

若希望在支持Super模式，请在Super的单板配置文件中:

jetson-orin-nano-devkit-super.conf -> p3768-0000-p3767-0000-super.conf

在该文件的底部加入如下

PINMUX_CONFIG="tegra234-mb1-bct-pinmux-p3767-hdmi-a03.dtsi";
PMC_CONFIG="tegra234-mb1-bct-padvoltage-p3767-hdmi-a03.dtsi";
OVERLAY_DTB_FILE+=",tegra234-dcb-p3767-0000-hdmi.dtbo";
DCE_OVERLAY_DTB_FILE="tegra234-dcb-p3767-0000-hdmi.dtbo";

常见说明

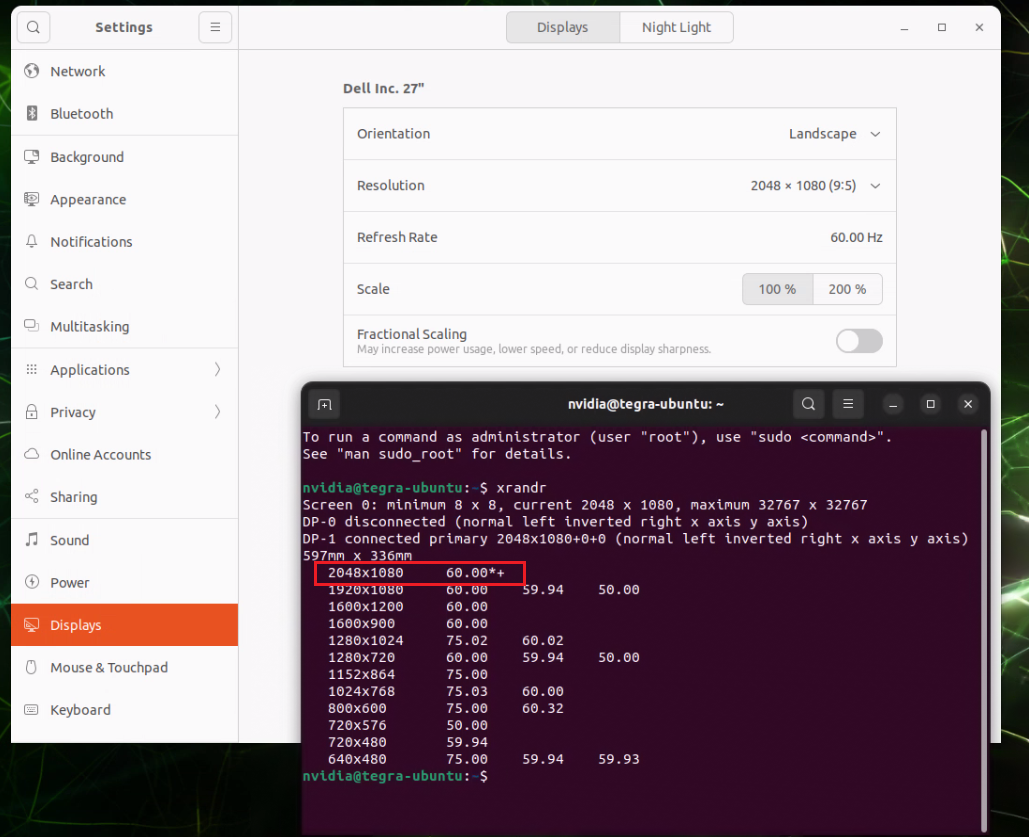

Q1 查看当前显示器的分辨率设置

xrandr

Q2 HDMI显示器的热拔插支持

C1201载板实现了HDMI显示器接入的HPD和I2C信号检测，但部分HDMI显示器HPD信号未实现导致无法支持该显示器的热拔插，表现为：

HDMI显示器一直插在载板的HDMI接口做系统启动，显示输出正常；
载板系统启动后，再插入HDMI显示器，无输出画面；

Q3 HDMI显示器支持的最高分辨率

4K 30Hz
