UART
前置知识
串口通信基本知识
UART（通用异步收发传输器）是一种广泛应用于嵌入式系统中的串行、异步、全双工通信协议。它通过两条数据线实现设备间的数据传输（TX用于发送，RX用于接收）。常用于单片机、Jetson设备的调试串口；GPS、蓝牙模块等传感器通信；单片机与上位机（电脑）通信。

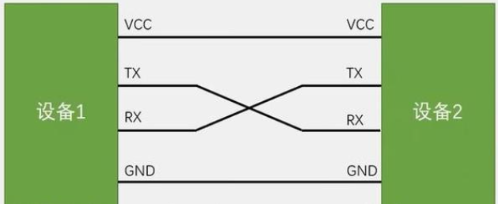

串口通讯方式
数据传输格式
UART数据传输的基本单位是数据帧，通常由以下几个部分组成：
起始位：一个低电平信号，用于通知接收方数据即将开始传输；
数据位：实际要传输的信息，常见的有8位或9位；
校验位（可选）：用于检测数据在传输过程中是否发生错误，常见的校验方式有奇校验和偶校验；
停止位：一个高电平信号，表示一帧数据的结束。通常为1位或2位
波特率
波特率表示每秒传输的位数，是UART通信中非常重要的参数。常见的波特率有4800、9600、115200等。例如，波特率为9600表示每秒传输9600个位。
接口说明
注意
C1201载板具有两组UART接口，分别分布于载板的40pin引脚和12pin引脚中。
硬件编号 |
软件设备编号 |
位置 |
引脚编号 |
电平标准 |
GND（地线） |
|---|---|---|---|---|---|
UART1 |
/dev/ttyTHS1 |
40pin引脚 |
pin 8,UART1_TXD |
3.3v |
任意GND引脚，如pin6 |
UART2 |
/dev/ttyTHS2 |
12pin引脚 |
pin 3,UART1_RXD |
3.3v |
pin7 |

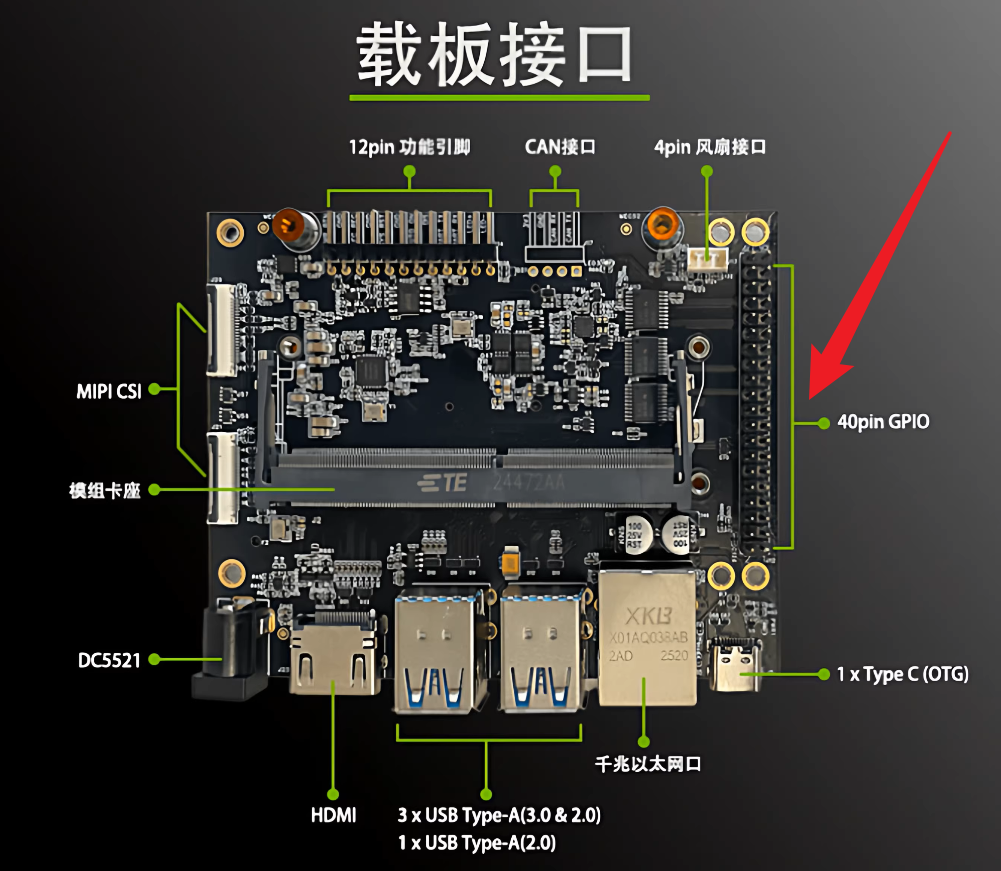

UART1

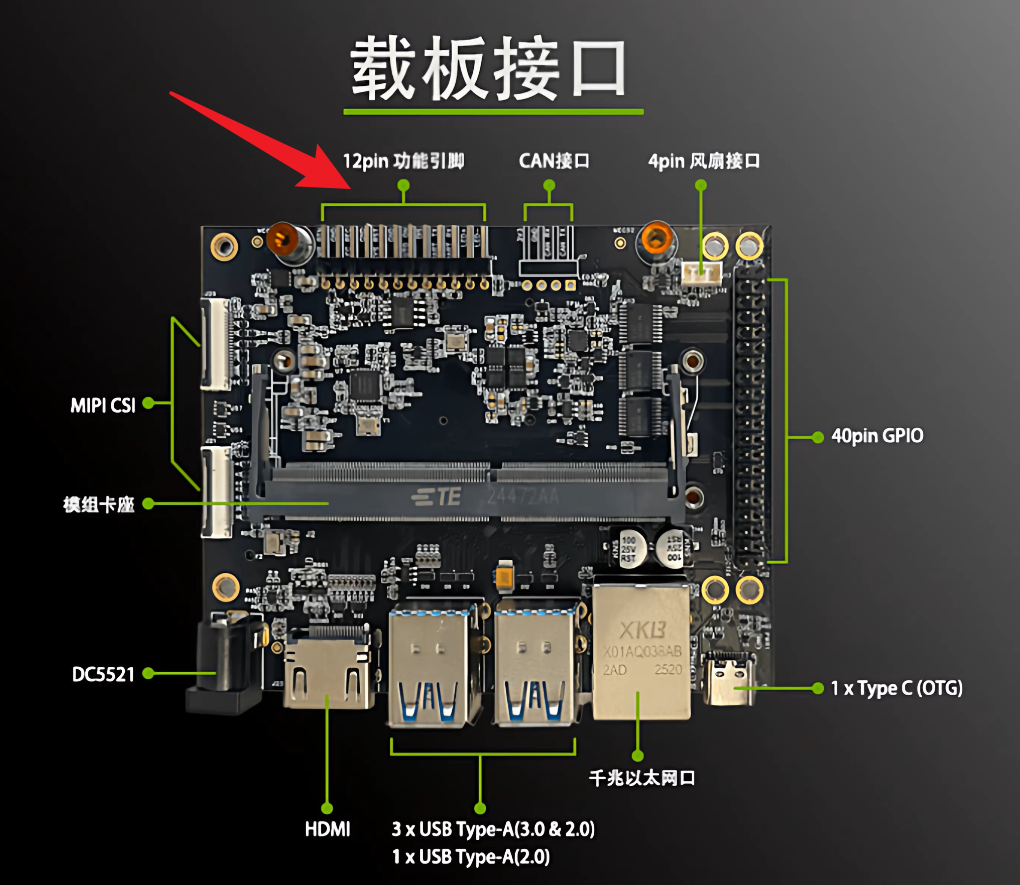

UART2
UART2主要用于通过串口对设备进行调试。
接口实验
小技巧
本章分别采用UART1、UART2进行实验：
实验1：使用UART1与cutecom，进行串口回环测试；
实验2：使用UART2修改BIOS启动顺序
实验1：UART1回环实验
1.硬件连接（回环）

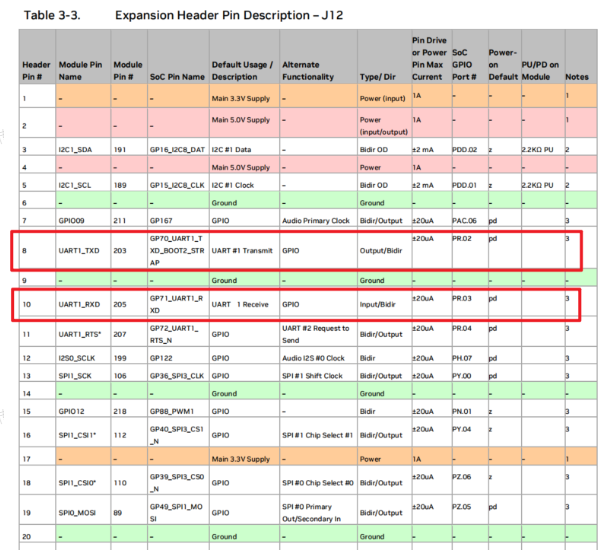

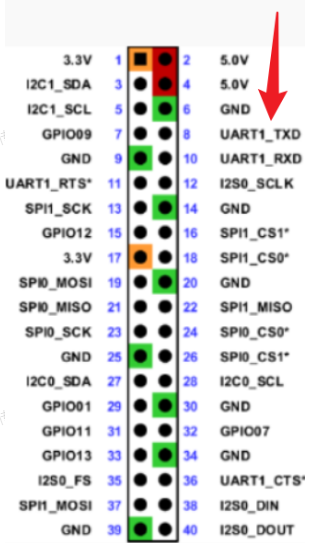

找到 40Pin 排针上的 pin8(UART TX)与pin10(UART RX)
用跳线将 8 与 10 短接（TX↔RX）
2.安装cutecom
sudo apt update
sudo apt install cutecom -y
3.启动cutecom
sudo cutecom

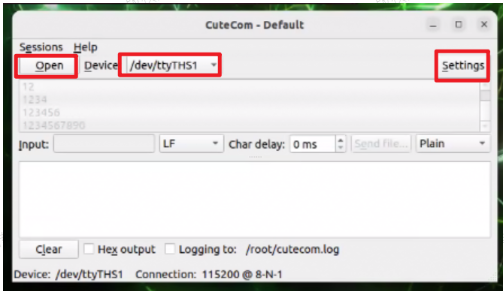

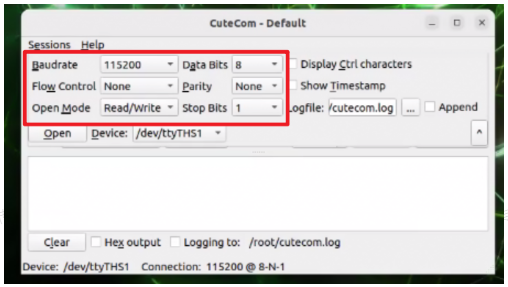

4.使用 CuteCom 进行串口回环测试
选择串口设备（/dev/ttyTHS1）
配置参数：
-Baud rate（波特率）：115200
-Data bits：8
-Parity：None
-Stop bits：1
-Flow control：None

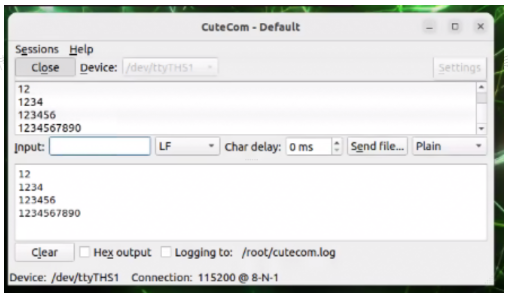

发送数据
-open打开串口；
-在 Input 输入框中键入任意字符串，敲击“enter”发送数据；
-上面窗口显示 发送的数据；下面窗口显示 接收的数据；
-回环成功时，接收的数据与发送一致；
实验2：UART2串口调试
使用USB-TTL转接器连接PC和C1201载板
通过UART2串口修改BIOS启动顺序
实验器材
USB-TTL转接器
实验步骤

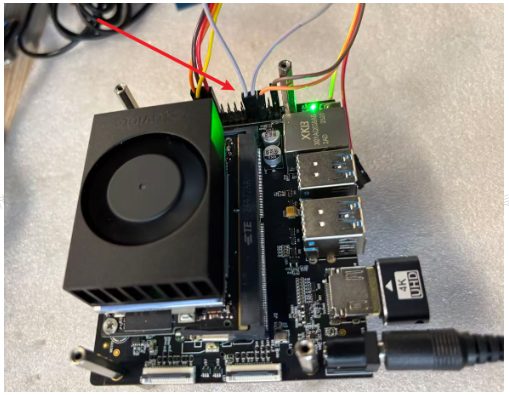

1.硬件连接
在C1201载板的12针引脚图上找到正确的UART接口引脚;
在完全断电的情况下，使用杜邦线进行连接:
USB-TTL连接器引脚 |
连接至C1201 |
连接逻辑说明 |
|---|---|---|
TXD(发送数据) |
RXD(接收数据) |
连接器发送，C1201接收 |
RXD(接收数据) |
TXD(发送数据) |
C1201发送，连接器接收 |
GND（地线） |
GND（地线） |
建立共同的参考电平 |
2.连接PC与载板
将USB-TTL转接器插入电脑的USB口。确保电脑已正确识别该设备并安装了相应的驱动程序（如CH340、CP2102或FTDI芯片的驱动）。在Windows电脑上，你可以在“设备管理器”的“端口”类别下看到新出现的COM口（如COM3）
3.在电脑端：使用串口终端软件（如MobaXterm）设置关键参数如下：
端口（Port）: 选择电脑识别到的COM口（如COM3）;
波特率（Baud rate）: 需要与Jetson端UART设置的波特率保持一致，常见值为 115200;
数据位（Data bits）: 8;
停止位（Stop bits）: 1;
校验位（Parity）: 无（None）;
流控制（Flow control）: 无（None）;
设置完成后，打开串口。给Jetson设备上电
4.C1201载板上电，连接显示器;
5.在pc上操作
输入 sudo minicom -D /dev/ttyUSB0

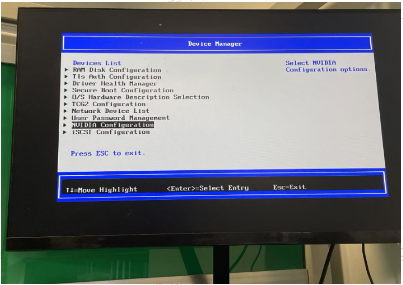

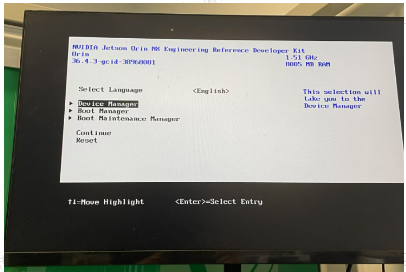

按pc的“ESC”–>进入设置页面（显示器）

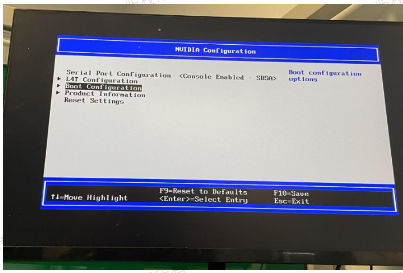

“Boot Configuration”不修改，保持“TOP”
进入“Boot Maintenance ”–> Boot Option–>Change Boot Order
回车–>选择SSD–Shift + “+”–>回车–>退出、保存–>Reset（PC上F10不可用时，连续按ESC键–>最后一屏选择保存“Y”）
