产品介绍
MI-12x4是隐溪科技为机器视觉、车载无人驾驶等领域研发的一款外形小巧，接口支持丰富，具备强大扩展能力的边缘计算盒，其具备如下关键特性：
标准版支持10~19V，宽压版支持9~36V；
支持英伟达Jetson Orin nano/NX系列模组的Super模式；
支持最多5路独立千兆口，其中三路通过扩展板支持；
支持可选配2组GMSL2转接板(4in1 Fakra接口)，每路转接板支持4路GMSL2接口；
支持可选配内置50mm风扇(5V，机壳内部)主动散热；
支持RS232，RS485双DB9输出，任意组合，带隔离，扩展支持额外4个串口；
支持12Pin复合DIO，支持SPI，I2C和GPIO；
支持两个minipcie的转接板扩展能力，基于USB总线扩展转接板满足额外接口需求；
支持1个M.2 2242 Key M的转接板扩展能力，基于PCI总线扩展转接板满足额外接口需求；
支持4G/5G模组无线通讯
产品外观

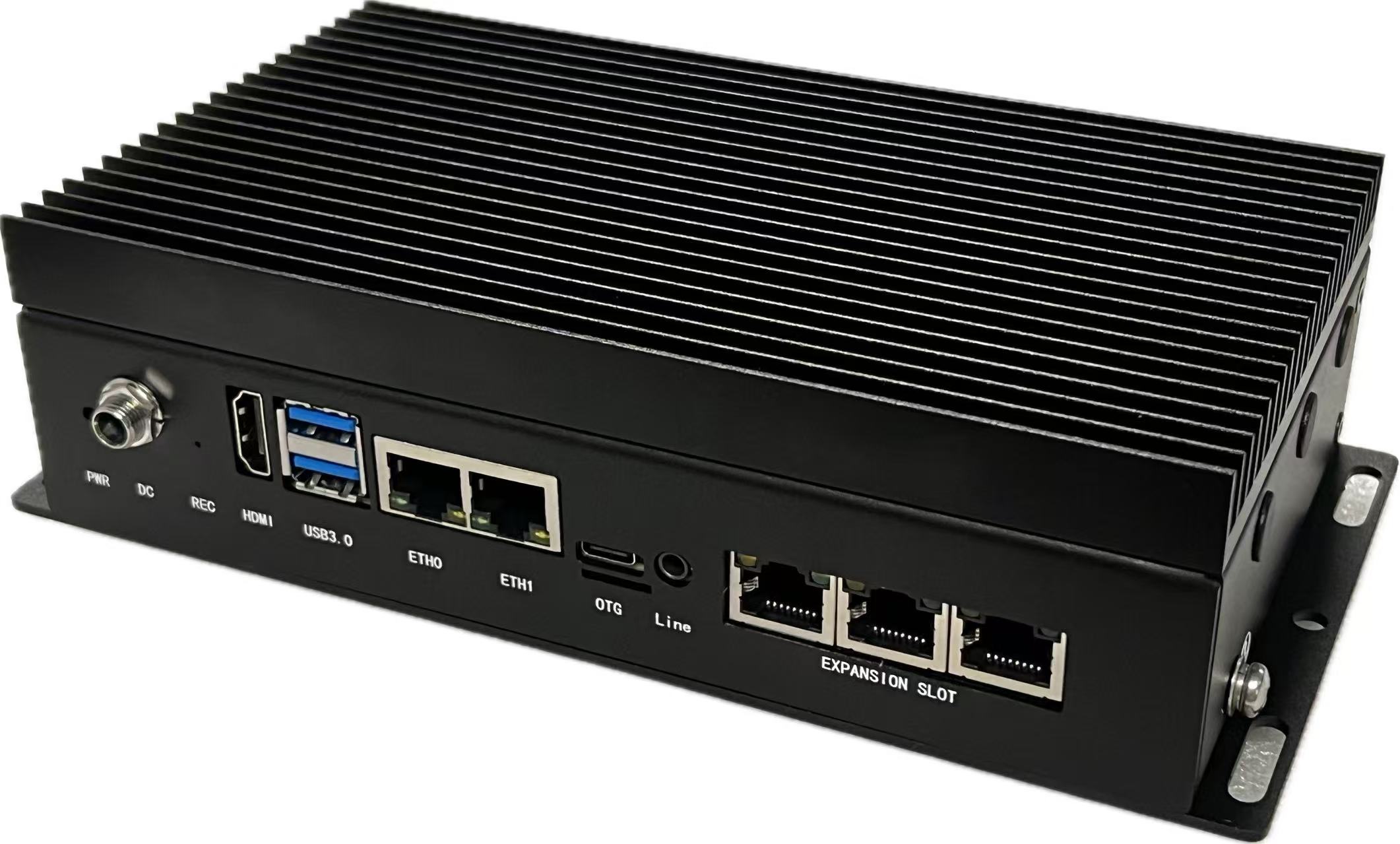

前视图

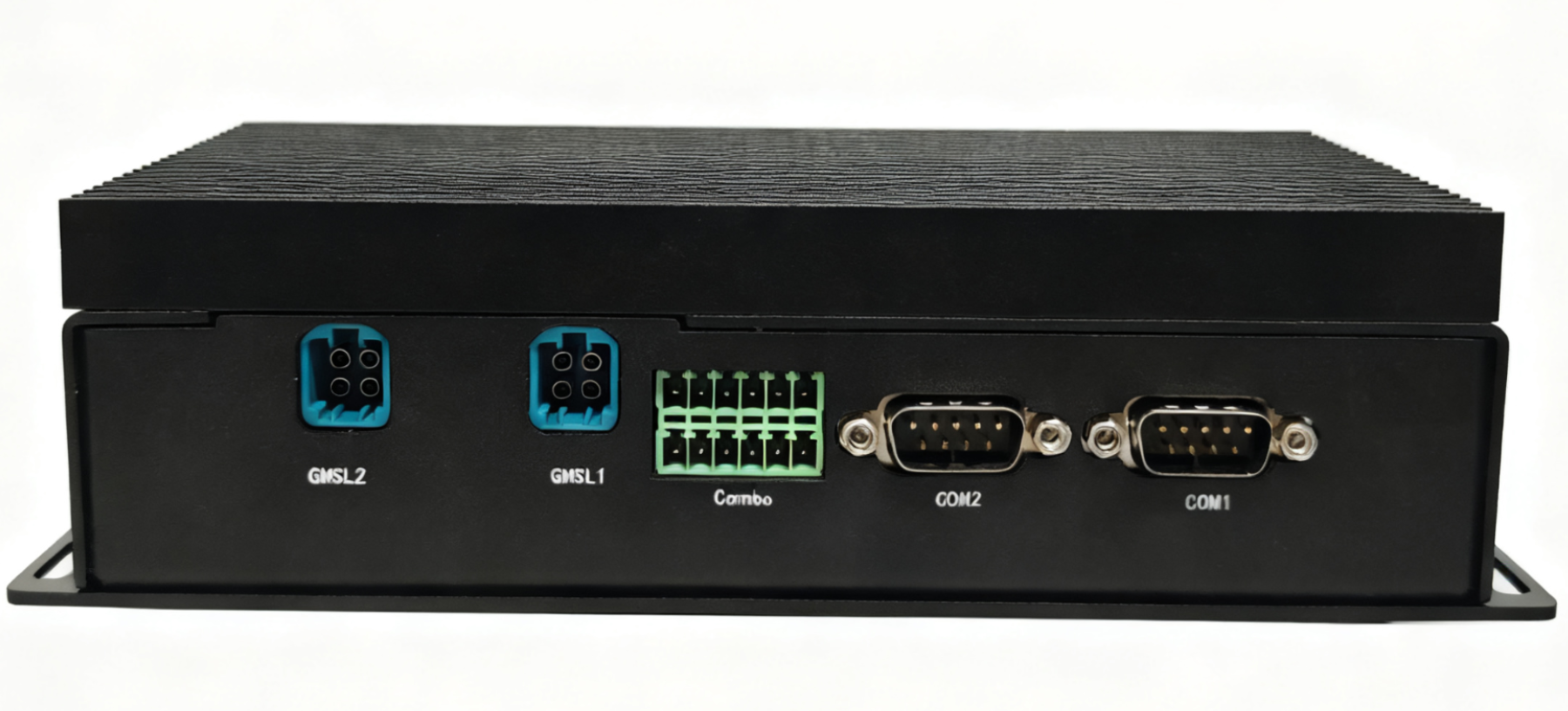

后视图
技术规格
Model |
MI-12x4 |
|---|---|
System |
|
AI 模组 |
Nvidia Jetson Xavier NX and Orin Nano/NX Series |
指示灯 |
1 x 指示灯（电源） |
按键 |
1 x 功能按键 （REC按键） |
IO |
2 x GbE（独立千兆） |
1 x HDMI Type A（HDMI 2.0） |
|
2 x USB Type-A （USB2.0 & 3.0） |
|
1 x USB Type-C （OTG烧录口） |
|
2 x DB9(支持RS485 or RS232 任意组合)，隔离接口 |
|
1 x 3.5mm Audio In/Out（支持mic和audio 可选） |
|
1 x CAN 总线接口 |
|
1 x 风扇 4pin（5V风扇接口） |
|
1 x 3.3V RTC 供电接口 |
|
6 x SMA 天线安装孔位 |
|
扩展IO |
1 x M.2 2242 Key M（PCIE x1信号线，可安装SSD或基于PCIE的扩展转接板） |
1 x M.2 2280 Key M PCIE x4（可扩展SSD） |
|
1 x M.2 3050 Key B（USB3.0+2.0信号线，Nano SIM卡槽，可扩展 4G/5G 通信模块） |
|
1 x M.2 2230 Key E（PCIE x1+USB2.0信号线，可扩展WIFI/BT 通信模块） |
|
2 x MiniPCIe (CSI信号线，USB信号线，电源) |
|
1 x Nano SIM 卡槽（M.2 Key B接口） |
|
1 x 12Pin Combo接口 (x2 GPIO， x1 I2C，x1 SPI，以及3.3V和5V) |
|
1 x 12Pin ButtonHeader接口（含REC、POWER、LED信号线） |
|
Power Supply |
|
电源 |
1 x DC IN 螺旋紧固接口，支持9~36V（宽压版）和 9~19V（标准版） |
Mechanical |
|
安装方式 |
Wall mount |
整机尺寸 |
210x107x50mm |
整机净重 |
1.2Kg |
散热方式 |
无风扇被动散热（默认），支持内置安装主动散热风扇(可选)； |
防水防尘 |
IP50 |
Environmental |
|
工作温度 |
-20°C ~ 55°C with 0.5m/s airflow |
存储温度 |
-40 ~ +85℃ |
存储湿度 |
95% @ 40°C 无凝结 |
Certification |
|
CNAS |
pass |
CMA |
pass |

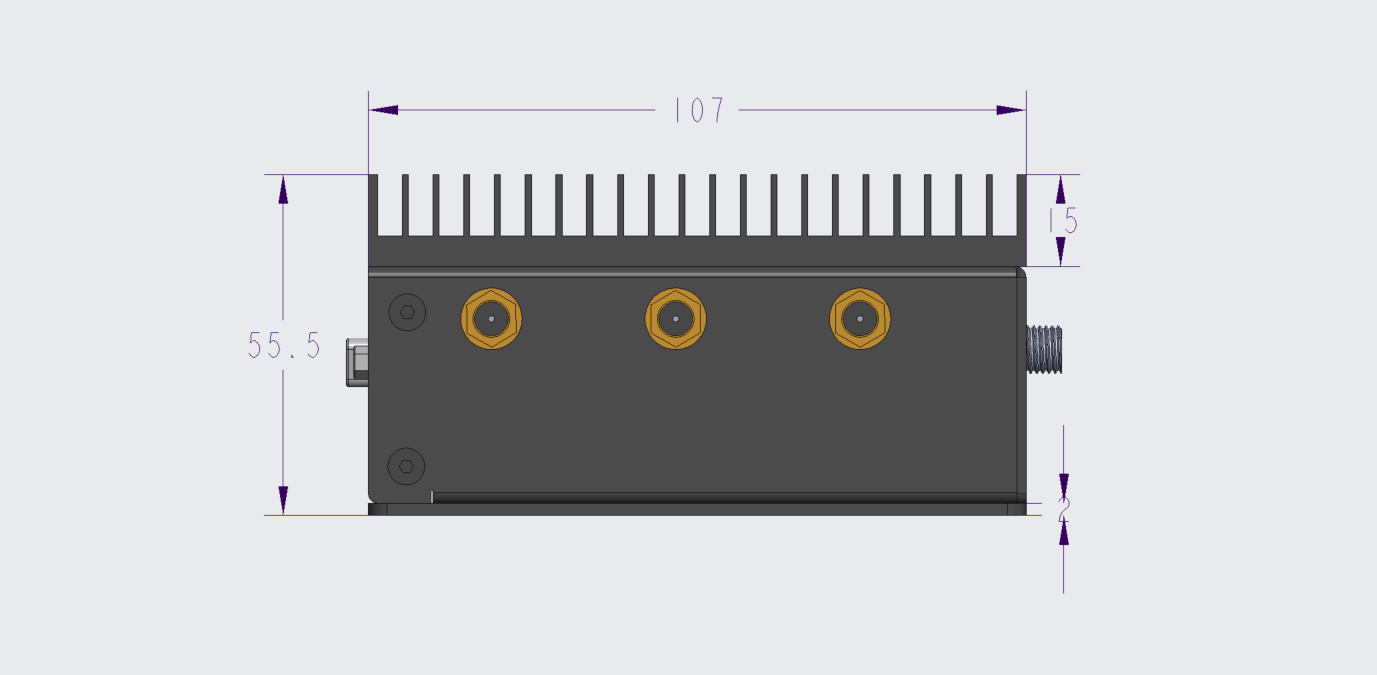

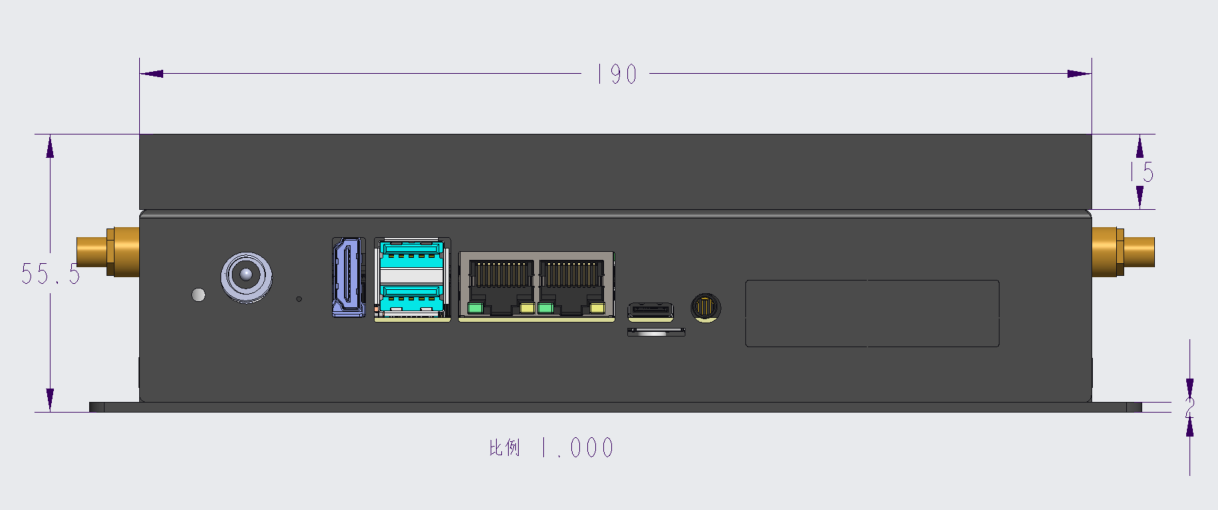

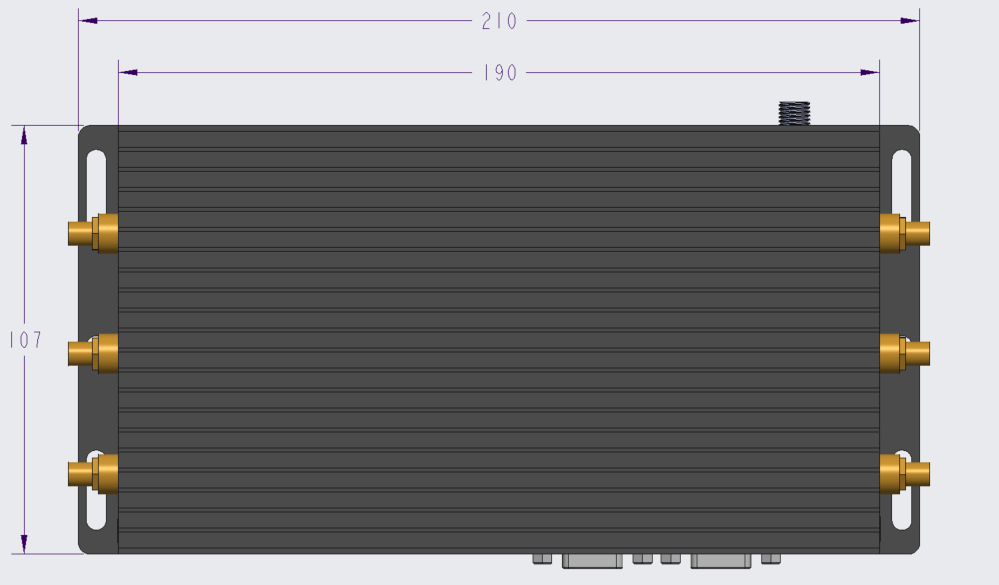

整机尺寸
