AUDIO

接口说明

设备支持1路3.5mm音频输出接口，该接口为可选配置，默认不安装

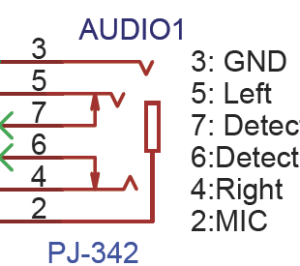

电气特性

audio

支持列表

  • 支持美标4段式耳机公头；

  • 支持3段式耳机公头；

配置步骤

  1. 检查声卡设备已经创建

nvidia@tegra-ubuntu:~$ cat /proc/asound/cards
 0 [HDA            ]: tegra-hda - NVIDIA Jetson Orin NX HDA
                      NVIDIA Jetson Orin NX HDA at 0x3518000 irq 120
 1 [APE            ]: tegra-ape - NVIDIA Jetson Orin NX APE
                      NVIDIA-NVIDIAJetsonOrinNXNanoasHCK_C1202-NotSpecified-Jetson

  1. 音频设置（仅需一次）

# I2S通道路由
amixer -c APE cset name="I2S2 Mux" ADMAIF1

# 输出音量
amixer -c 1 cset name='CVB-RT Output 1 Playback Volume' 0%
amixer -c 1 cset name='CVB-RT Output 2 Playback Volume' 100%

# 混音器设置
amixer -c 1 cset name='CVB-RT Left Mixer Playback Switch' on
amixer -c 1 cset name='CVB-RT Right Mixer Playback Switch' on
amixer -c 1 cset name='CVB-RT Left Mixer Right Playback Switch' on
amixer -c 1 cset name='CVB-RT Right Mixer Left Playback Switch' on

# 主音量
amixer -c 1 cset name='CVB-RT PCM Volume' 90%

上述设置值设置一次即可。

  1. 播放wav文件

aplay -D hw:APE,<i-1> <in_wav>

例如：
aplay -D hw:1,0 jetson-test-30s-music.wav

常见说明

无
